Sintec新特 DMD STVL-V超高速空间光调制器
超高速DMD空间光调制器提供灵活的控制，具有最高像素分辨率和最大数据速率，能适用于各种相关应用。利用DLP® Discovery 4100芯片组61Gbit/s（DLPC910) 的带宽特性，帧频可高达22272fps。通用高性能编程开发工具ALP4.3支持只使用部分像元（AOI)，可实现高达50000fps帧频.
| 型号 | STVL-V-7001 | STVL-V-7001+ | STVL-V-9501 STVL-V-9501C |
STVL-V-6501 | STVL-V-9001 STVL-V-9001C STVL-V-9001T |
STVL-V-650L |

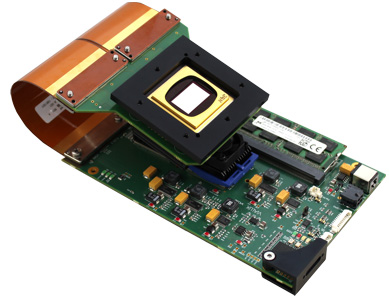

| 简图 |  |
 |
 |
 |
 |
 |
| 芯片组 | DLP7000 DLPC410 |
DLP7000 DLPC410 |
DLP9500 DLPC410 |
DLP6500 DLPC910 |
DLP9000X DLPC910 |
DLP650LNIR DLPC410 |
| A类DMD | 0.7”XGA | 0.7”XGA | 0.95”1080p | 0.65''1080p | 0.9” WQXGA | 0.65''WXGA |
| 优化波段 | VIS、UV | VIS、UV | VIS、UV | VIS | VIS、UV | NIR |
| 分辨率 | 1024 x 768 | 1024 x 768 | 1920 x 1080 | 1920 x 1080 | 2560 x 1600 | 1280 x 800 |
| 像素大小 | 13.7µm | 13.7µm | 10.8µm | 7.6µm | 7.6µm | 10.8µm |
| 通光面大小 | 14.0 x 10.5mm² | 14.0 x 10.5mm² | 20.7 x 11.7mm² | 14.5 x 8.2mm² | 19.4 x 12.1mm² | 13.8 x 8.6mm² |
| 控制板类型 | V4395 | VDIF | V4395 | V4390 | V4390 | V4395 |
| 控制板尺寸 | 162 x 99mm² | 120 x 97mm² | 162 x 99mm² | 162 x 99mm² | 162 x 99mm² | 162 x 99mm² |
| DMD板尺寸 | 67 x 50mm² | 48 x 66mm² | 102 x 83mm² | 101 x 78mm² | 95 x 88mm² | 63 x 47mm² |
| 柔性电缆长度 | 105/283/573mm | 44 x 139mm | 105/283/573mm | 105/283/573mm | 105/（283）mm | 105mm |
| 板上RAM容量 | 64 Gbit/128 Gbit | 64Gbit/128 Gbit | 64 Gbit/128 Gbit | 64 Gbit/128 Gbit | 64 Gbit/128 Gbit | 64 Gbit/128 Gbit |
| 板上的二进制模式 | 87381/174762 | 87381/174762 | 31 068/62 137 | 31 068/62 137 | 16 777/33 554 | 55 924/111 848 |
| 硬件触发器 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 | 主/从 |
| 开发工具 | ALP-4.3 | ALP-4.4 | ALP-4.3 | ALP-4.3 | ALP-4.3 | ALP-4.3 |
| 刷新率（1bit ） | 22727Hz | 22727Hz | 17857Hz | 10309Hz | 12987Hz | 10752Hz |
| 刷新率（6bit） | 1091Hz | 1091Hz | 987Hz | 871Hz | 1013Hz | 856Hz |
| 刷新率（8bit ） | 290Hz | 290Hz | 266Hz | 266Hz | 303Hz | 258Hz |
| 刷新率（12bit ） | 18Hz | 18Hz | 17Hz | 17Hz | 20Hz | 17Hz |
| PC接口 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 |
| PC传输速率 | >4000fps* | >4000fps* | >1600 fps* | >1600fps* | >1100fps* | >3000fps* |
| 摄像头端口 | - | 2倍 | - | - | - | - |
| 摄像头电缆长度 | - | 600/250mm | - | - | - | - |
| 图像传感器（应要求） | - | IMX174（IMX 422 | 426 | 536） | - | - | - | - |
| 开发组件（摄像头选项） | - | DLS-API标准 | - | - | - | - |
*典型值，可根据数据压缩比和PC而变化。
