Sintec新特 STAR-FGC-P 光纤涂层几何系统

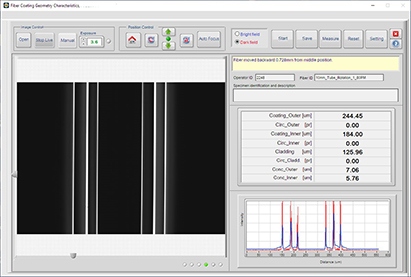

STAR-FGC-P光纤涂层几何系统是测量光学参数光纤涂层几何特性的快速、可靠的解决方案。 它可以处理涂层直径从100um到260um的光纤，能够测量外部和内部涂层。它的快速和用户友好性使其非常适合生产和研发环境，保持出色的重复性和可靠性。它使用一种新颖的液体电池设计，允许它重复测量甚至非常薄的光纤，包括极化保持（PM）光纤。被测试的光纤通过360°旋转，并以用户定义的间隔进行测量，以尽量减少由光纤任何不对称引起的任何测量不确定性。在多达36个不同的径向位置测量涂层的能力确保了测量直径、圆度和同心度的最高准确度和可靠性。STAR-FGC-P光纤涂层几何系统完全符合标准，并使用IEC-60793-1-21中描述的侧视图参考测试方法。STAR-FGC-P分析侧视图灰度强度轮廓，使用高速视频和图像处理技术确定涂层和包层边界的位置。被测试的光纤通过360°旋转，并以用户定义的间隔进行测量，以尽量减少由光纤任何不对称引起的任何测量不确定性。
STAR-FGC-P可直接测量光纤涂层几何参数，包括:
-
涂层直径
-
包层不圆度
-
涂层覆层同心度
测量能力
| 光纤类型 | SM, MM, PM |
| 涂层材料 | 双丙烯酸酯 |
| 涂层直径 | 100 um～260 um |
| 涂层厚度 | ＞ 10 um |
| 测量时间 | 每个角位置＜ 10秒 |
| 角位置 | 可定制，8 ~ 36 |
可重复性
| 外部涂层直径 | ＜ 0.5 um |
| 外部涂层不圆度 | ＜ 0.5% |
| 内部涂层直径 | ＜ 0.8 um |
| 内部涂层不圆度 | ＜ 0.8% |
| 外部涂层覆层同心度 | ＜ 0.5 um |
| 内部涂层覆层同心度 | ＜ 0.8 um |
光学参数
| 照明-侧视图 | 暗视野, 525 nm |
| 最大可视范围 | 580 um |
| 图像传感器 | 1.1-inch CMOS, 4112 x 3008像素分辨率 |
| 接触范围 | 0.1 ms to 100 ms 曝光时间 |
物理参数
| 重量 | 6 kg (带提包12 kg ) |
| 尺寸 | 0.5 x 0.2 x 0.2 m |
| 工作温度*** | 10 – 30° C |
| 额定电压 | 15 V (外部额定电压供应) |
| 功耗 | 60 W |
| 电脑要求 | 所有FGC系统都配备了运行最新Windows操作系统的计算机 |
| 数据接口 | 1 X USB 3.0 (USB B to U SB A: 1 m 电缆供应) |
-
*分析100条扫描线，平均5幅图像。
-
**使用超过12角位置的125/245双丙烯酸酯涂层MM纤维样品测量重复性，无需从FGC-P中取出。
-
***性能规格在22°C下验证。
| 型号 | 规格 |
| STAR-FGC-P | STAR-FGC-P纤维涂层几何系统，用于测量直径高达260微米的光学参数纤维。 包括光学参数单元； 3个STAR-FGC-P-FTA-245管组件； 3个STAR-FGC-P-FTA-200管组件； 3个STAR-FGC-P-FTA-100管组件； 3个STAR-FGC-P-GLA管组件； 1个STAR-FGC-P-IL-1.5840瓶浸泡液体瓶； |
| STAR-FGC-P-GLA | 玻璃管，10包，替换用于STAR-FGC-P-FTA纤维管组件。 |
| STAR-FGC-P-IL-1.5600 | 一瓶浸液，10毫升，（折射率=1.5600），用于重新填充STAR-FGC-P管组件。 |
| STAR-FGC-P-IL-1.5840 | 一瓶浸液，10毫升，（折射率=1.5840），用于重新填充STAR-FGC-P管组件。 |
| STAR-FGC-P-IL-1.6000 | 一瓶浸液，10毫升，（折射率=1.6000），用于重新填充STAR-FGC-P管组件。 |
| STAR-FGC-P-FTA-245 | STAR-FGC-P 纤维管组件，用于 245um 涂层，包含玻璃管加上上下纤维导轨，配有 270um 套圈。 |
| STAR-FGC-P-FTA-200 | STAR-FGC-P 纤维管组件，用于 200um 涂层，包含玻璃管加上上下纤维导轨，配有 230um 套圈。 |
| STAR-FGC-P-FTA-100 | STAR-FGC-P纤维管组件，用于100um涂层，包含玻璃管加上上下纤维导轨，配有126 um套圈。 |
| STAR-FGC-P-FTA-CUST | 用于定制纤维涂层的STAR-FGC-P纤维管组件，包含玻璃管以及安装定制套圈的上下纤维导轨。 |
| STAR-FGC-P-TM | STAR-FGC-P玻璃管存储块，用于容纳6个管组件。 |
| STAR-FGC-P-GUEW3 | STAR-FGC-P延长保修，涵盖自购买之日起3年的零件和人工，返回基地。封面不包括相机。 |
| STAR-FGC-P-GUEW5 | STAR-FGC-P延长保修，涵盖自购买之日起5年的零件和人工，返回基地。封面不包括相机。 |
| STAR-FGC-P-CC | STAR-FGC-P硬质手提箱。 |
