Sintec新特 STOPM-CP-11智能传感器
CP-11 智能传感器是我们的非接触式激光位移传感器家族的第一个传感器。新的智能技术包含一组丰富的计算程序，使集成变得容易，并提供通过/失败的结果，而不是简单的置换值。
CP-11智能传感器保留了我们所有的优势，其测量速度为10000点/秒。这种新的传感器允许快速二维轮廓测量、分析和特征评估。内置智能技术还提供了一个独立的传感器，可直接连网而无需在客户的主机上安装软件。
特性:
-
可测量复杂的几何形状和可覆盖角度范围为空间170°（±85°）
-
使用内置的特征库来进行轮廓分析（如：距离、高度、角度、半径等）
-
Go/No Go指令输出结果
-
可直接连网，无需安装软件
-
外部触发，数字输入/输出
-
内置平滑点阵列滤波器
-
可配置编码器输入和脉位转换
-
测量内孔的共线技术
-
采用自动曝光装置自动补偿材料的多种变化
-
物镜可从16mm-250mm互换
-
测量速度高达10000分/秒
产品规格:
标准物镜
| 物镜类型 | 16 | 25 | 25G | 40 | 50 | 75 | 100 | 150 | 200 | 250 |
| 型号 | 3Z83016 | 3Z83025 | 3Z81030 | 3Z83040 | 3Z81050 | 3Z81075 | 3Z81100 | 3Z81006 | 3Z82007 | 3Z82008 |
| 测量范围 mm | 0.6 | 1.8 | 1.8 | 4 | 8 | 18 | 35 | 70 | 125 | 180 |
| 支架/底部 mm | 9.5 | 14 | 18 | 43.5 | 44 | 70 | 95 | 145 | 200 | 250 |
| 精度 μm | 2 | 3 | 3 | 4 | 6 | 10 | 15 | 35 | 70 | 100 |
| 直线性 ±％ | 0.33 | 0.17 | 0.17 | 0.1 | 0.08 | 0.06 | 0.05 | 0.05 | 0.06 | 0.06 |
| 重复性（动态）μm | 0.15 | 0.4 | 0.4 | 0.6 | 1 | 2 | 4 | 15 | 25 | 35 |
| X激光光斑大小 μm | 20 | 27 | 27 | 34 | 37 | 47 | 63 | 85 | 105 | 126 |
| 覆盖范围 ° | 150 | 150 | 150 | 150 | 170 | 170 | 170 | 170 | 170 | 170 |
传感器
| 用户界面 | Web based, doesn’t require software installation |
| 支持平台 | WindowsiOSAndroid with Google Chrome Web Browser (version 55.x.x.x or higher) |
| 轮廓触发器 | External TriggerPositionDirectionTime |
| 编码器 | Configurable encoder input and pulse to position conversion |
| 分析 | Profile Analysis with GoNo Go result |
| 最大剖面尺寸 Points | 90,000 |
| 支持锚 | 14 |
| 支持特性 | 27 |
| 最大剖面特性 | 8 |
| 数字输出 TTLLVTTL | Multiple digital outputs over single wire with configurable pulse length |
| 最大工作储存 | 1000 jobs |
| 报告 | Evaluation results, filtering by date and by job |
| 工作管理 | ImportExport Jobs |
| 单位 | MetricImperial units, DegreesRadians |
传感器
| 测量频率 Hz | Up to 10,000 |
| 尺寸（无物镜） mm | 140 x 79 x 57 |
| 重量 gr | 700 |
接口
| 通迅 | Ethernet 10/100 UDP with SDK, HTTP with Google Chrome |
| 软件开发包 | C, C++, C#, Labview |
模拟信号 (可选项)
| 边界范围 V | ±4.5± 0.004 |
| 线性模拟(9) % | ±0.1 |
光源
| 类型 | Red laser |
| 激光安全等级 | Class 2, IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11Laser Notice No.50 |
电气
| 供电电压 | 12 VDC±10% 110-220 VAC 50/60Hz |
同步性
| 输入触发 TTLLVTTL | 5.3V |
| 编码器 | Up to 2 differential quadratore encoders |
环境
| 操作温度 ºC | ºC |
| 温度依赖性(10) F.S./ºC | ≤0.03% |
| 环境光 lx | Up to 15,000 |

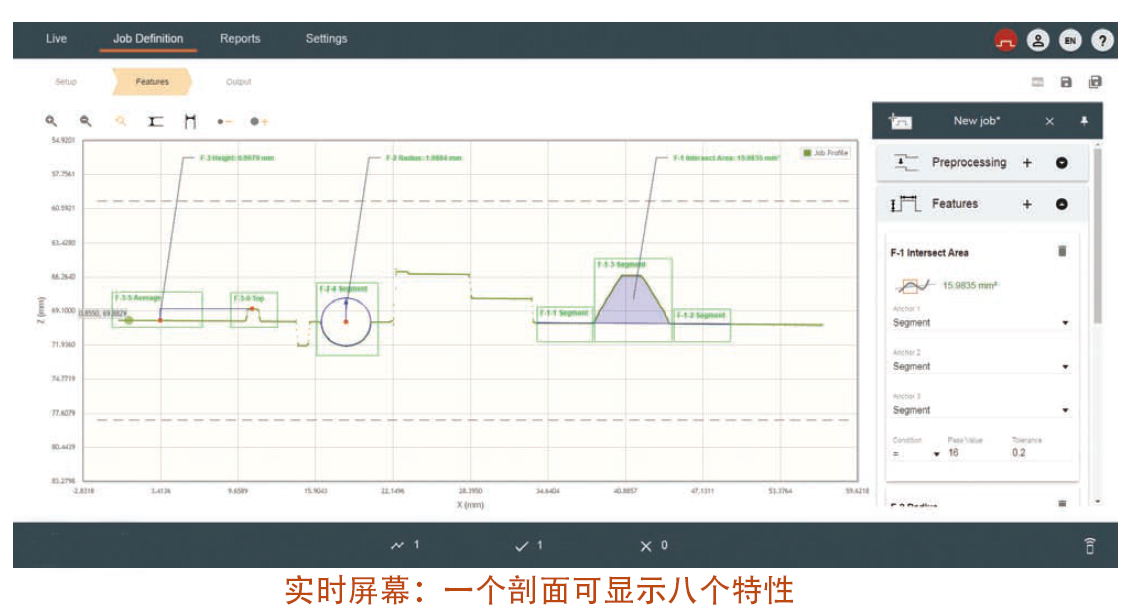

查看产品尺寸，GUI智能传感器，锚和特性
