Sintec新特 STG-A35xxx(40-350MHz,5W) 声光调制器射频电源
A35xxx系列电源的频率范围从40-350MHz，高达5瓦的输出功率。
最大射频输出功率可通过内部电位器调节。模拟调制电压控制最大可调范围从0%到100%的输出功率。除模拟调制电压外，数字调制控制信号还可以打开和关闭射频电源。下面的操作方案详细说明了两个调制信号的相互作用。模拟和数字调制的特点是最小的开关电流比为65 dB。电源可以在调制频率（模拟和数字）高达25%的载波频率和最大50MHz下运行。通过铝壳来实现最佳的电磁屏蔽和机械保护,底板用于安装和散热。
主要特点
-
频率范围40-350MHz
-
射频输出功率 5 Watt
-
射频开关比 > 65 dB
-
恒流输出功率设计
-
可提供调制频率高达50MHz的型号
-
通过底板传导冷却
-
体积小，电磁屏蔽
主要应用
-
用于腔外的快速调制，如激光投影系统
-
移频
技术参数
| 供电电压 | +24 VDC | |||
| 供电电流 | 常规值 1.5 A @ 5 W 射频功率 | |||
| 输出阻抗 | 50W | |||
| 最大射频功率(可调)* | > 5 W (+37 dBm) | |||
| 可调范围 | < 0.1W …… >5W | |||
| 频率精度 | < ±25 ppm | |||
| 谐波畸变* | < -26 dBc | |||
| 模拟调制** | ||||
| 阻抗 | 50W | |||
| 电压范围 @ 50W | 0 … +1 V | |||
| 射频开关比 | > 65 dB | |||
| 数字调制** | ||||
| 阻抗 | 4.7kΩ (pull-up) | |||
| 电平 | High = ≥ 3V … 5V (=RF on) Low = 0 … < 2V (=RF off) |
|||
| 射频开关比 | > 100 dB | |||
| 射频输出频率*** [MHz] | 40-< 80 | 80-< 140 | 140-< 200 | 200-350 |
| 模拟调制射频上升/下降时间(PRF: 10…90%)* | < 25ns | < 15ns | < 10ns | < 8ns |
| 数字调制射频上升/下降时间 (PRF:10…90%)* | < 25ns | < 15ns | < 10ns | < 8ns |
-
* 在50 _负载时
-
**可定制其他参数
-
*** 标准频率: 40, 80, 110, 150, 200MHz
连接、尺寸、重量、冷却
| 射频输出连接 | SMA 母头 |
| 输入控制连接 | D-Sub 7W2 |
| Pins 1 和 2,内部连接 | GND |
| Pins 3 和 5,内部连接 | +Vs (24 VDC) |
| Pin 4 | 不连接 |
| Pin A1 (同轴) | 模拟控制 |
| Pin A2 (同轴l) | 数字控制 |
| 尺寸 | 120 x 70 x 35 mm (长x宽x高) |
| 重量 | 360 g |
| 冷却方式 | 传导时，底板必须连接到合适的散热片上，散热片能散热36W。 |
环境条件
| 预热时间 | 10分钟达到最佳稳定性 |
| 底板温度 | +10°C … +60°C. 为了得到输出功率的稳定性，应保持恒定的底板温度。 |
| 储存温度 | -20°C … +70°C, 不结露 |
最大额定值
| 最大供电电压. | +26 VDC |
| 模拟调制 | |
| 电压范围 @ 0 … +1 V | -0.5 V … +1.1 V |
| 数字调制 | |
| 电平 | -0.5 V … +5.5 V |
| 最大运行温度 | +65°C 底板温度 |
质量标准
| EU 2002/95/EC (RoHS) | 符合 |
| EMC 标准 | VDE 0871-B； FCC条款 15-B部分 |
| 热试验 | 2h @ 70°C 热传导 |
| 老化测试 | 30 分钟 @ 最大射频功率输出 |
外形图，输入输出控制接口，模拟和数字调制操作信号图

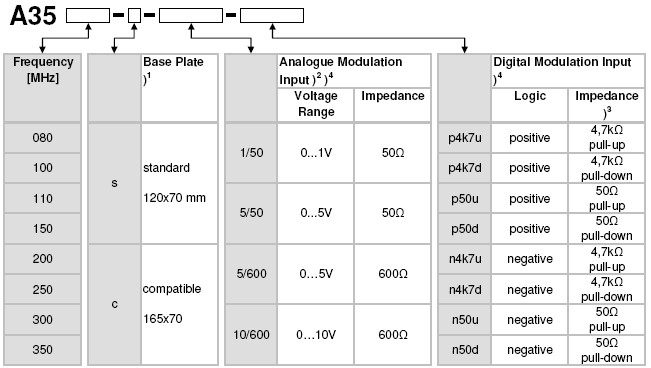

订购代码列表可根据要求提供其他频率和定制版本。
附件： AOM电源A35xxx的连接件的产品编号是508A00169
