Sintec新特 MQH0XX-YYDM-ZZZ 声光Q开关电源 (24-80MHz, 25-100W)（旧型号R390XX-YYDMZZZ-A）
小型紧凑的Q开关电源输出功率为50W或100W，调制输入信号可以是全数字，也可以是内部脉冲发生器启动。有四种首脉冲抑制可供选择。控制板上LED指示和TTL电平输出监视Q驱动器的运行状况。

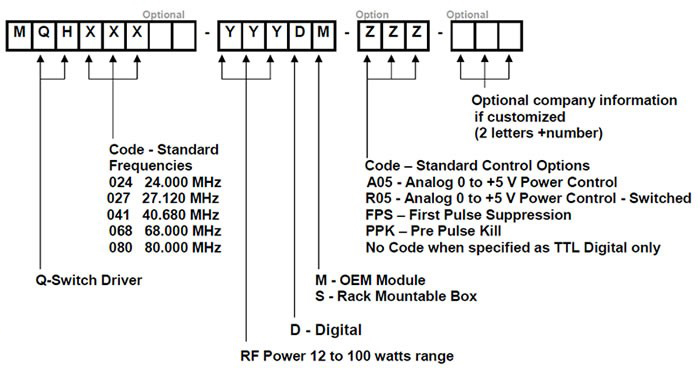

| 型号 | MQH0XX-YYDM-ZZZ |
| 射频输出功率 | 50W 或 100W |
| 射频频率 | 24.00MHz，27.12MHz，40.68MHz，68MHz，80MHz |
| 首脉冲抑制方式 | 触发首脉冲抑制：FPS |
| 触发预脉冲抑制：PPK | |
| 射频关断模拟控制：型号R05时为0-5V | |
| 模拟调制：型号A05时为0-5V；型号A13时为2-13V | |
| 频率误差 | ± 0.02% |
| 输出匹配阻抗 | 50W |
| 射频输出下降时间 | < 100ns (典型为60ns) |
| 射频输出上升时间 | 典型250ns |
| 消光系数 | > 52dB |
| 谐波级数 | 满输出功率时 < -30dB |
| 输入电压 | 28VDC ±5% |
| 输入电流 | 射频功率50W为6.5A；射频功率100W为9.0A |
| 调制输入控制信号 | TTL (TTL 高电平无射频输出) |
| 调制频率 | 100Hz 至 100kHz |
| 内部脉冲宽度 | 1µs 至 14µs |
| 状态监视 | 电源供给，高VSWR，射频输出低，射频输出达最大，电源过热，Q开关过热 |
| 储藏温度 | -20ºC 至 +85ºC |
| 运行温度 | +10ºC 至 +55ºC |
