Instrument Systems DMS 904 全自动7轴测角仪，适用于大型或曲面显示屏

灵活的质量控制和实验分析功能

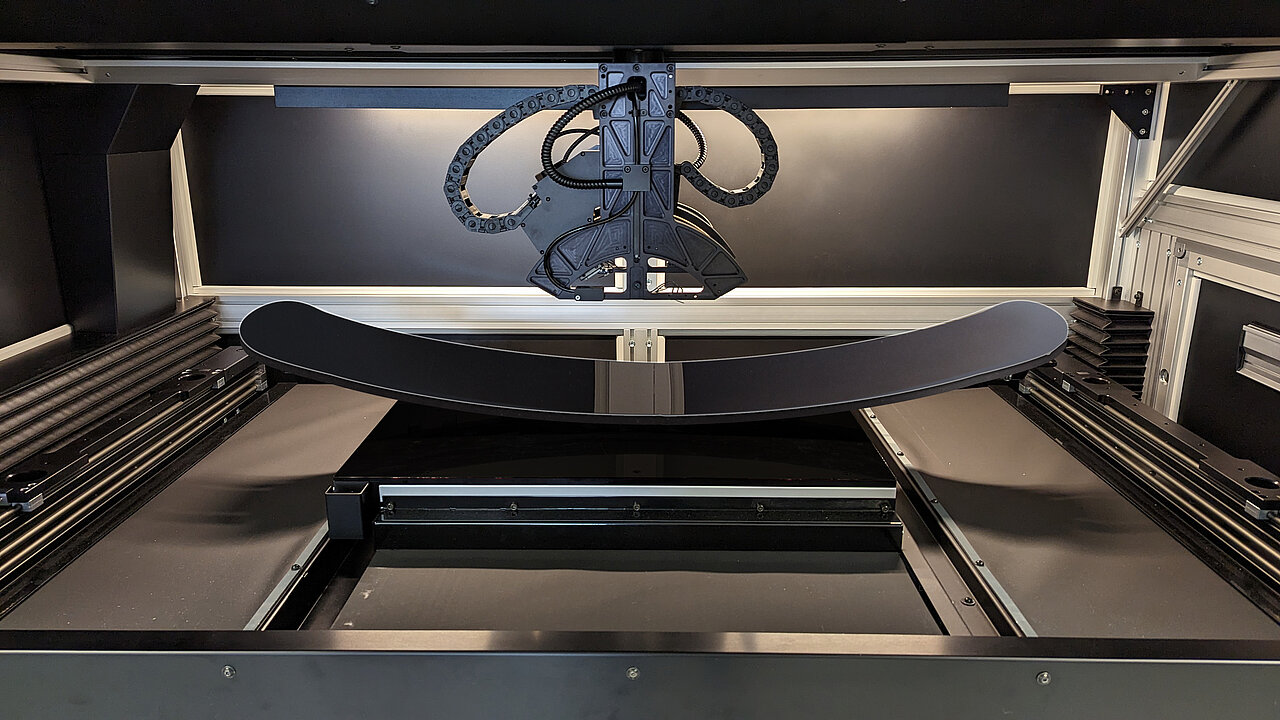

DMS 904 是专为长型、曲面的显示屏进行光度和色度分析而开发的。该测量系统基于一个7轴测角仪。额外的X轴确保了最大的移動自由度，使其能够测量現今汽车驾驶舱中各种類型的显示屏，并确定其与视角相关的特性。

DMS 904 在质量控制和研发两方面都有广泛的应用。宽敞的内部设计可以容纳尺寸长达1800毫米 x 1200毫米（约85英寸）的样品。

产品特长：

测定发射、透射、反射和半透反射式显示屏的特性
7个机动轴，用于样本视角扫描和表面扫描，在测量过程中无需旋转样本
根据视角、电气控制、时间和温度，分析所有光度和色度特性
可選溫控箱，專爲測量大型曲面顯示屏設計
可选阵列式光谱仪，用于精确的辐射度和光度测量
可选定向光源，用于评估反射特性（如 BRDF）和可调直径（1º 至 15º）的漫射光源，用于模拟环境照明条件
电动显微镜孔径和集成式取景相机
用于在不同照明条件和温度下进行测试的丰富配件

DMS 配件

结合测光仪器：显微镜、光度计、光谱仪
可容纳侧向移动测量头的HCS-7 温控箱 (-40 °C 到 +105 °C)
光源和照明装置
样品控制单元

DMS 软件

软件包：DMSControl（控制）和 ViPer（准备和评估呈现测量结果）

测量应用

显示屏特性测量

DMS 904 – 技术数据

参数	DMS 904
θ 倾斜角度	0° 至 80°
Φ 旋转角度	0° 至 360 °
反射照明角度	0° 至 70°
最小步进 θ / Φ / 反射照明	0.01°
X/Y 轴位移	X: ±300 mm; Y: ±225 mm
X+ 轴位移	±700 mm
Z 轴位移	320 mm
最小步进 X/Y/Z	0.1 mm
观测点偏移 (所有轴)	300 µm
待测物最大对角线长度	1800 mm x 1200 mm / 85“
电动X-Y扫描的最大对角线长度	1200 mm x 700 mm / 54“
待测物最大厚度	300 mm
