EUROPTICS欧光 ImageMaster®Universal 研发型高精度光学传递函数测量仪

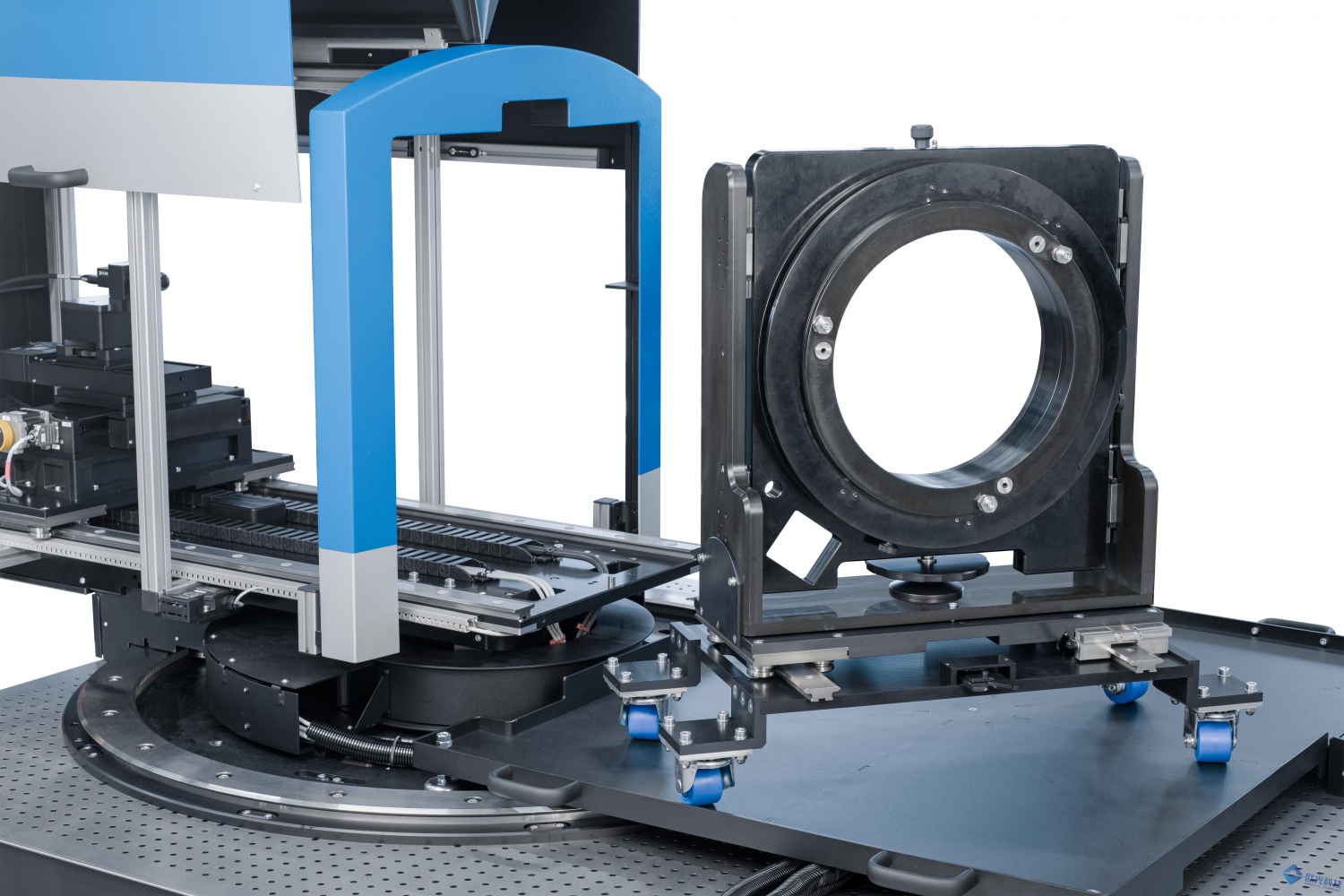

德国TRIOPTICS GmbH设计的ImageMaster® Universal 研发型高精度光学传递函数测量仪是ImageMaster®光学传递函数测量仪系列中的顶级产品，可以测量几乎所有类型光学系统的光学参数。
产品特点
*卧式结构，全自动测量
*可测量直线构型系统、L形构型系统、U形构型系统、空间折转型系统等
*模块化设计、一体化运输，维护保养方便
*平行光管基于离轴抛物面反射镜的设计，覆盖全波段使用
*整机配备铝质外壳，隔光挡风

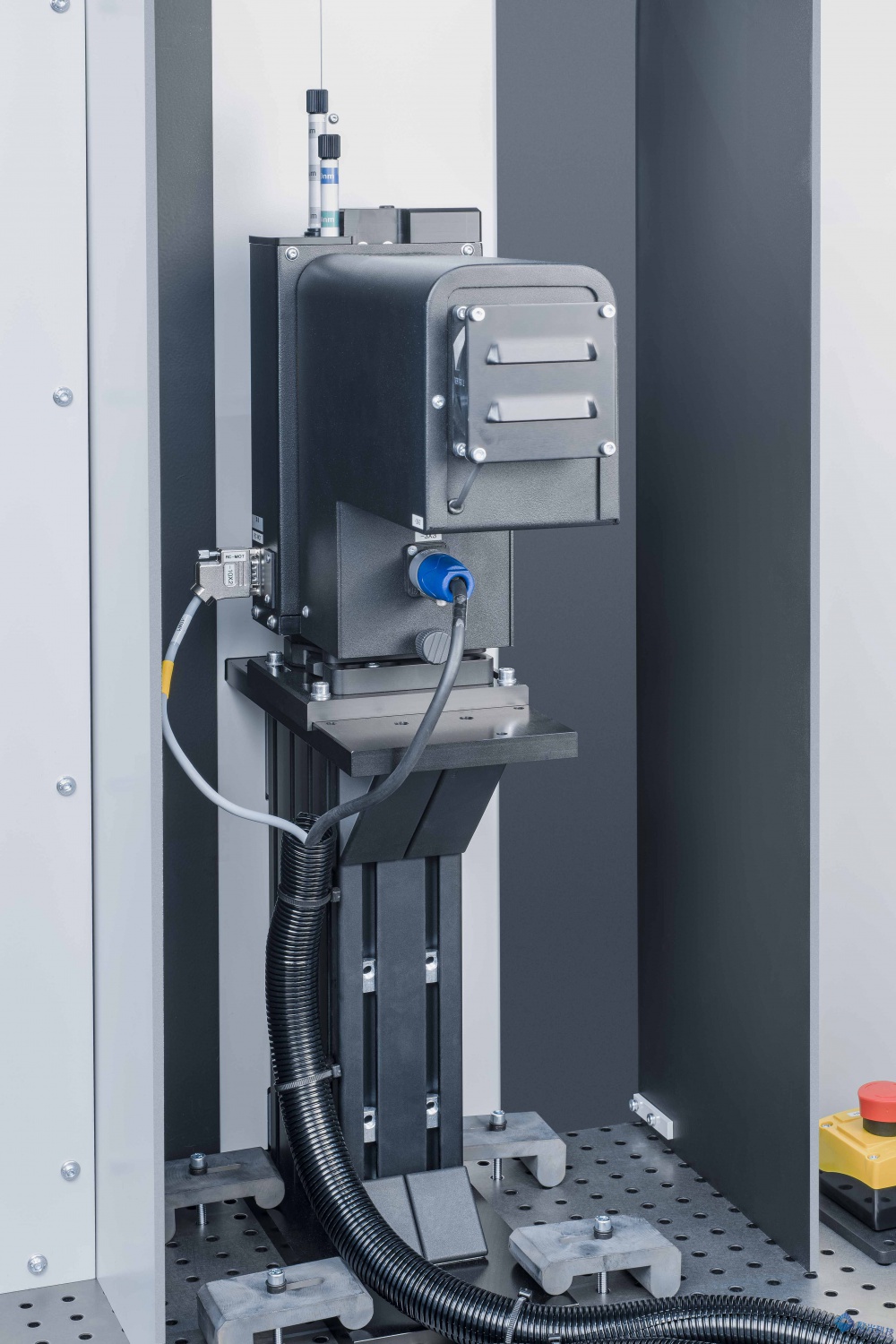

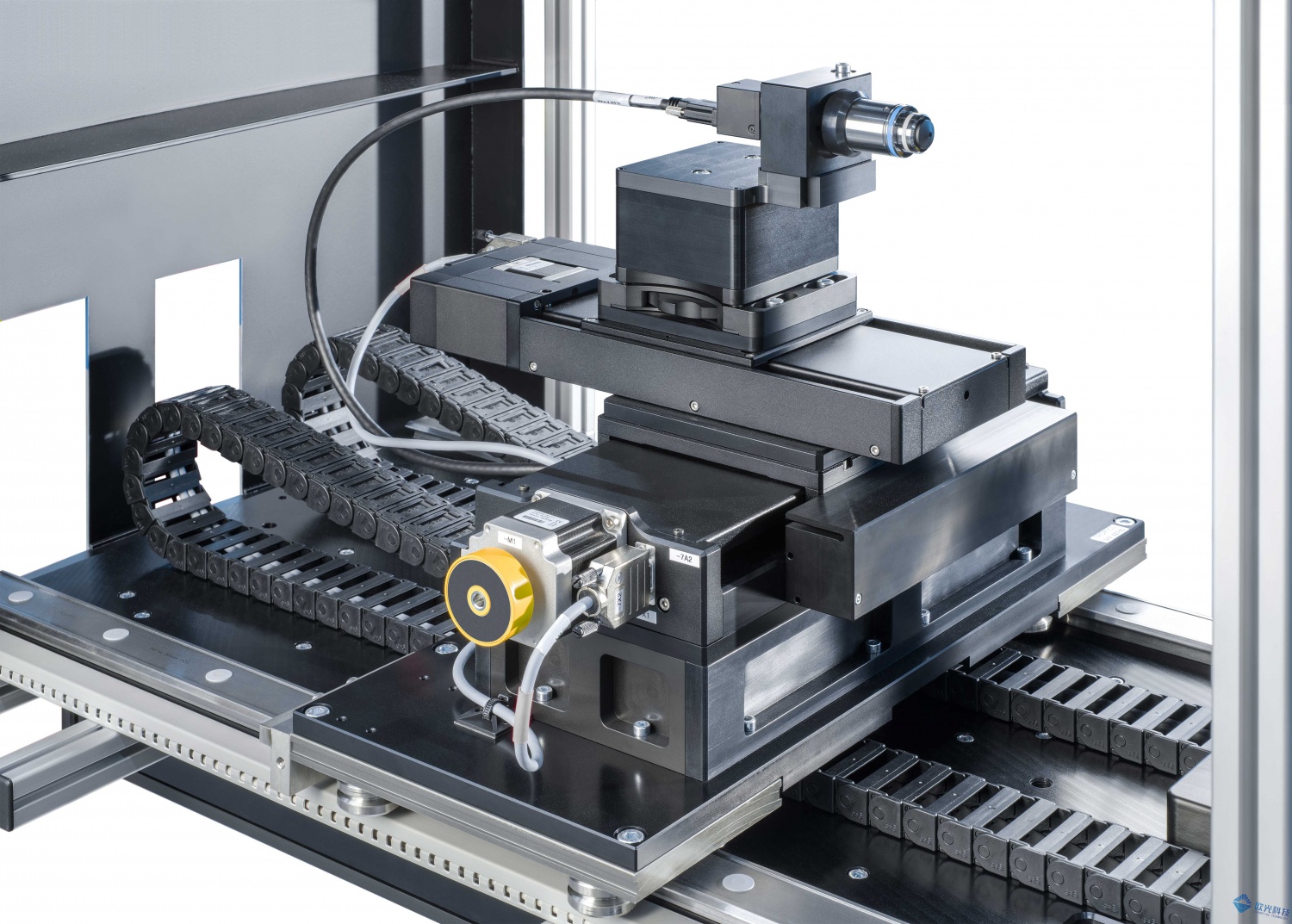

*模块化靶标发生器及探测器，可快速切换
*测量精度可溯源至国际标准
*软件模块化，使用简单易懂
*可编辑脚本，实现用户自定义测量
*直接以报告形式输出结果
测量参数
*轴上/轴外光学传递函数MTF
*离焦光学传递函数MTF
*有效焦距EFL
*相位传递函数PTF
*线扩散函数LSF
*点扩散函数PSF
*主光束角度
*相对透过率
*相对照度
*视场角
*畸变
*像散
*色差
*焦深
*场曲
*F数
产品参数
| 系统配置 | 无限-有限共轭系统、有限-有限共轭系统、无焦系统 |
| 光谱范围 | UV(250...450nm)、VIS(450...700nm)、NIR(700...1000nm)、SWIR(1000...2500nm)、MWIR(3...5μm)、LWIR(7...13μm) |
| 样品焦距范围 | 5...2000mm（可扩展） |
| 最大通光口径 | 450mm（可扩展） |
| 最大离轴角度 | ±120°（可扩展至±180°） |
| EFL测量精度 | ±0.3% |
| MTF测量精度 | ±0.02MTF（轴上）、±0.03MTF（轴外） |
| MTF测量重复性 | ±0.01MTF |
| 最大空间频率❶ | UV( 100lp/mm)、VIS~NIR(500lp/mm)、SWIR(120lp/mm)、MWIR(80lp/mm)、LWIR (60lp/mm) |
| 样品承载重量 | 20kg |
| 测量方位角 | 360° |
