EUROPTICS欧光 ImageMaster® HR 紧凑型光学传递函数测量仪

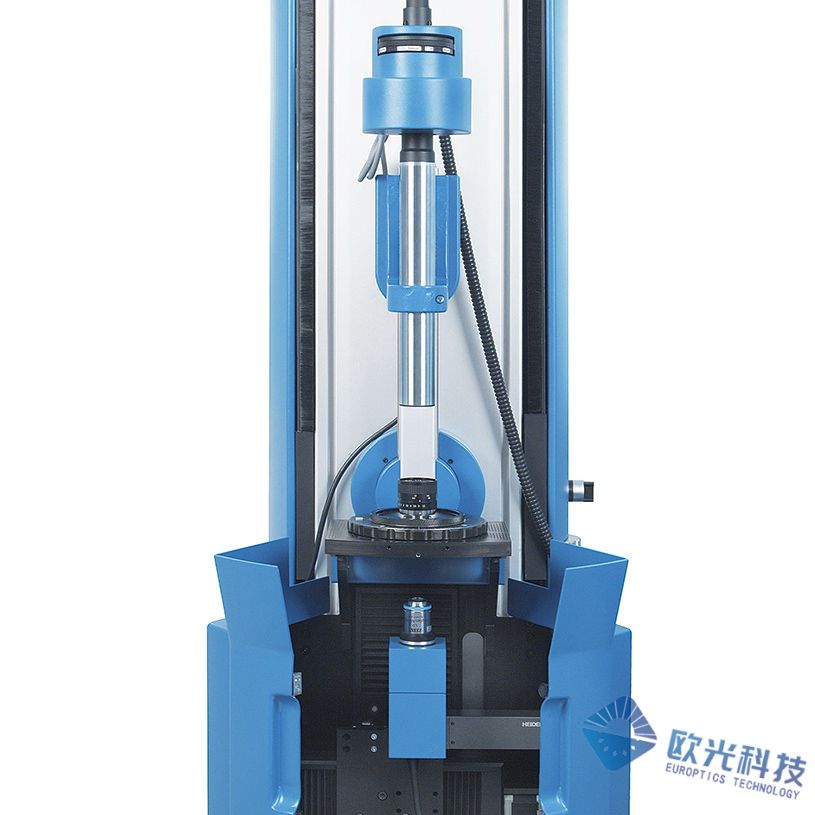

德国TRIOPTICS GmbH公司设计的ImageMaster® HR 紧凑型光学传递函数测量仪是ImageMaster®光学传递函数测量仪系列中的高端产品，采用立式结构设计，特别适合于小口径透镜或镜头小批量、高精度的研发和量产应用。
产品特点
*立式结构，全自动测量
*可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等
*整机结构紧凑一体化，维护保养方便
*全自动靶标发生器
*测量精度可溯源至国际标准
*软件模块化，使用简单易懂
*可编辑脚本，实现用户自定义测量
*直接以报告形式输出结果
测量参数
*轴上/轴外光学传递函数MTF
*离焦光学传递函数MTF
*有效焦距EFL
*相位传递函数PTF
*线扩散函数LSF
*点扩散函数PSF
*主光束角度
*相对透过率
*相对照度
*视场角
*畸变
*像散
*色差
*焦深
*场曲
产品型号及技术指标
|
产品型号 |
ImageMaster HR |
ImageMaster HR UP |
||
|
系统配置 |
无限-有限共轭系统 有限-有限共轭系统(可选配) |
|||
|
样品焦距范围 |
0.5-150mm |
|||
|
放大倍率范围 |
0.001-0.5 |
|||
|
视场角 |
±110° |
±70° |
||
|
EFL测量精度 |
±0.2% |
|||
|
放大倍率测量精度 |
±0.001 |
|||
|
光谱范围 |
VIS(450-750nm)、NIR(750-1000nm) |
|||
|
最大通光口径 |
45mm |
100mm |
||
|
MTF测量精度 |
±0.02MTF（轴上）、±0.03MTF（轴外） |
|||
|
MTF测量重复性 |
0.01MTF |
|||
|
空间频率 |
0-500lp/mm |
|||
|
样品承载重量 |
2kg |
10kg |
||
|
测量方位角 |
360° |
|||
|
测量模式 |
全自动 |
|||
