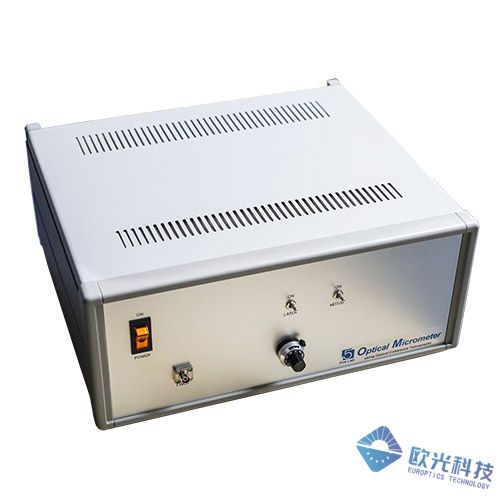

EUROPTICS欧光 TETH-101 非接触式镜片厚度测量仪
TETH-101 非接触式镜片厚度测量仪 是一款能很好适用于不同产品的非接触式镜片厚度测量仪。其测量数据经过数字信号处理器计算，以图形的形式显示在用户界面 。可直接读取、显示光学系统每层厚度值，操作简单 、直观易上手 。
测量原理
TETH-101非接触式光学测厚仪利用OCT（光学相干断层扫描）,它是一种与迈克尔逊干涉仪相结合的非接触式的断层扫描仪。用它来精确测量镜片厚度，以宽谱光源作为相干光源,其相干长度短，只有在测量光和参考光的光程相等时才能产生干涉峰值，因此具有很好的空间定位特性。测厚仪内置光学干涉仪，通过计算透镜前后镜面顶点对应干涉峰之间的距离变化可以得出透镜的中心厚度。
产品应用
测量镜片的中心厚度、空气间隔。
产品特点
*非接触式测量，不会造成元件表面损坏或变形
*最多可同时测量 3 层厚度
*最高精度 ± 5 微米
*测量重复性可达 ± 3 微米
*集成装置，操作简便
产品型号及技术指标
| 产品型号 | TETH-101 |
| 产地 | 日本 |
| 品牌 | 5LAB |
| 测量方法 | 非接触式光学干涉仪 |
| 测试光源 | 1.3μmSLD |
| 光束直径 | φ1mm |
| 测量时间 | 最短40ms |
| 测量范围※ | 50μm-9mm（可扩展至15mm） |
| 精度 | ±5μm |
| 重复性 | ±3μm |
| 测量频率 | 25Hz |
| 温度 | 20°C±5°C |
| 湿度 | 在40°C时＜90%R.H.(无冷凝) |
| 机身尺寸 | 150*125*180mm |
| 信号处理系统 | 290*330*140mm |
| 支持的操作系统 | Windows7,Windows10 |
| 接口 | USB2.0 |
※ 折射率为1.5的材料
