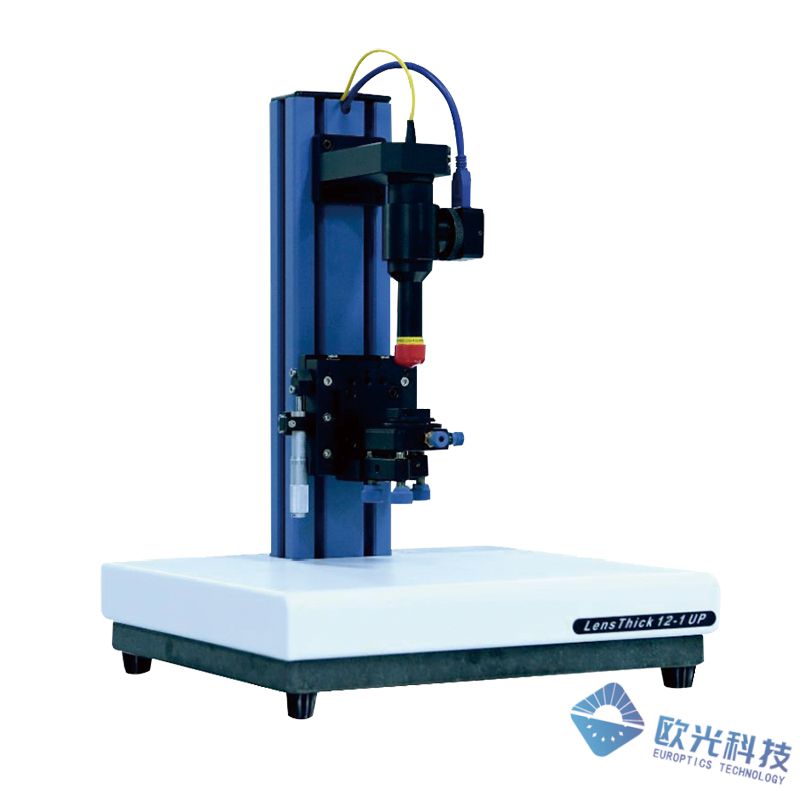

EUROPTICS欧光 LensThick非接触式光学测厚仪/高精度非接触式光学测厚仪
LensThick非接触式光学测厚仪利用光的独特性质测量厚度，其测量原理为：测量激光照射到被测试材料上，经过每个表面反射后被收集，然后在光学干涉仪上进行分析，光学干涉仪是一种高精度的“光学尺”，它测量每个反射信号的长度差，以确定每一层的厚度和总厚度。
产品特点
*非接触式测量，不会造成元件表面损坏或变形

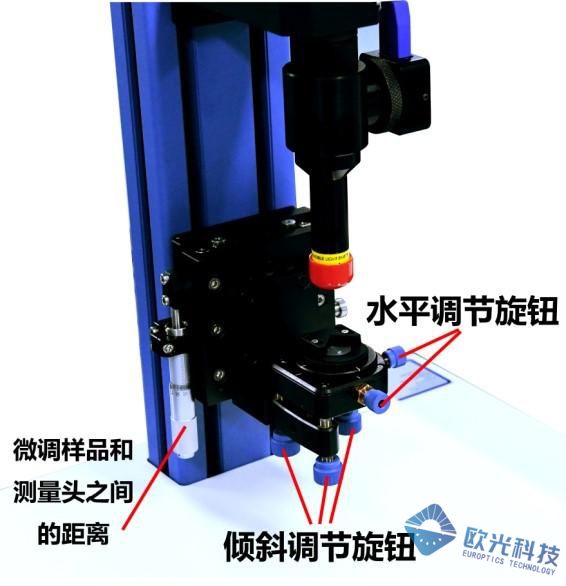

*用于高精度定位测量位置的可见光束
*可同时测量31层壁厚
*精度可达±0.1微米
*测量重复性达±0.02微米
*基于内部固有长度标准，实时显示测量数据
<br ";="" font-family:="" 'helvetica="" neue',="" helvetica,="" 'pingfang="" sc',="" 'hiragino="" sans="" gb',="" 'microsoft="" yahei',="" '\\5fae软雅黑',="" arial,="" sans-serif;="" font-size:="" 16px;="" background-color:="" rgb(255,="" 255,="" 255);"="">
*测量结果可追溯至NIST标准
*测量物理厚度可达12微米（折射率1.5时）
*集成装置，操作简便，更无需专用PC
产品型号及技术指标
|
规格参数 |
LensThick 系列 |
||||
|
型号 |
12-1 UP |
12-1 |
40-1 UP |
40-1 |
|
|
厚度测量 |
|||||
|
方法 |
非接触式光学干涉法 |
||||
|
光学厚度上限 （折射率为1的空气间隔） |
12 mm |
40 mm |
|||
|
物理厚度上限 （折射率为1.5的材料） |
8 mm |
26 mm |
|||
|
物理厚度下限 （折射率为1.5的材料） |
16 μm（±0.1μm精度） 12 μm（±1 μm精度） |
35 μm |
20 μm（±0.1μm精度） 12 μm（±1 μm精度） |
35 μm |
|
|
精度 1,2 |
±0.1 μm |
±1 μm |
±0.1 μm |
±1 μm |
|
|
重复性 3,4 |
±0.02 μm |
±0.05 μm |
±0.02 μm |
±0.05 μm |
|
|
可溯源 |
NIST认证标准 |
||||
|
单位 |
mm、μm、mils |
||||
|
测量频率 |
20 Hz |
7 Hz |
|||
|
仪器接口 |
USB2.0及以上接口 |
||||
|
电脑配置 |
Windows 7/8/10,1GB内存，USB2.0以上接口，显示器，鼠标 |
||||
|
环境 5 |
|||||
|
热机时间 |
无 |
||||
|
温度 |
15℃到30℃（存储-10℃到+70℃） |
||||
|
压力 |
500 — 900 mm Hg |
||||
|
湿度 |
在+40℃时≤90% R.H.（无冷凝） |
||||
|
尺寸和重量 |
|||||
|
尺寸 |
510mm×525mm×125mm（长×宽×高） |
||||
|
重量 |
17.2㎏ |
||||
|
功率 |
90-264 VAC，47-63 Hz，80 VA最大 |
||||
|
质保期 |
1年 |
||||
