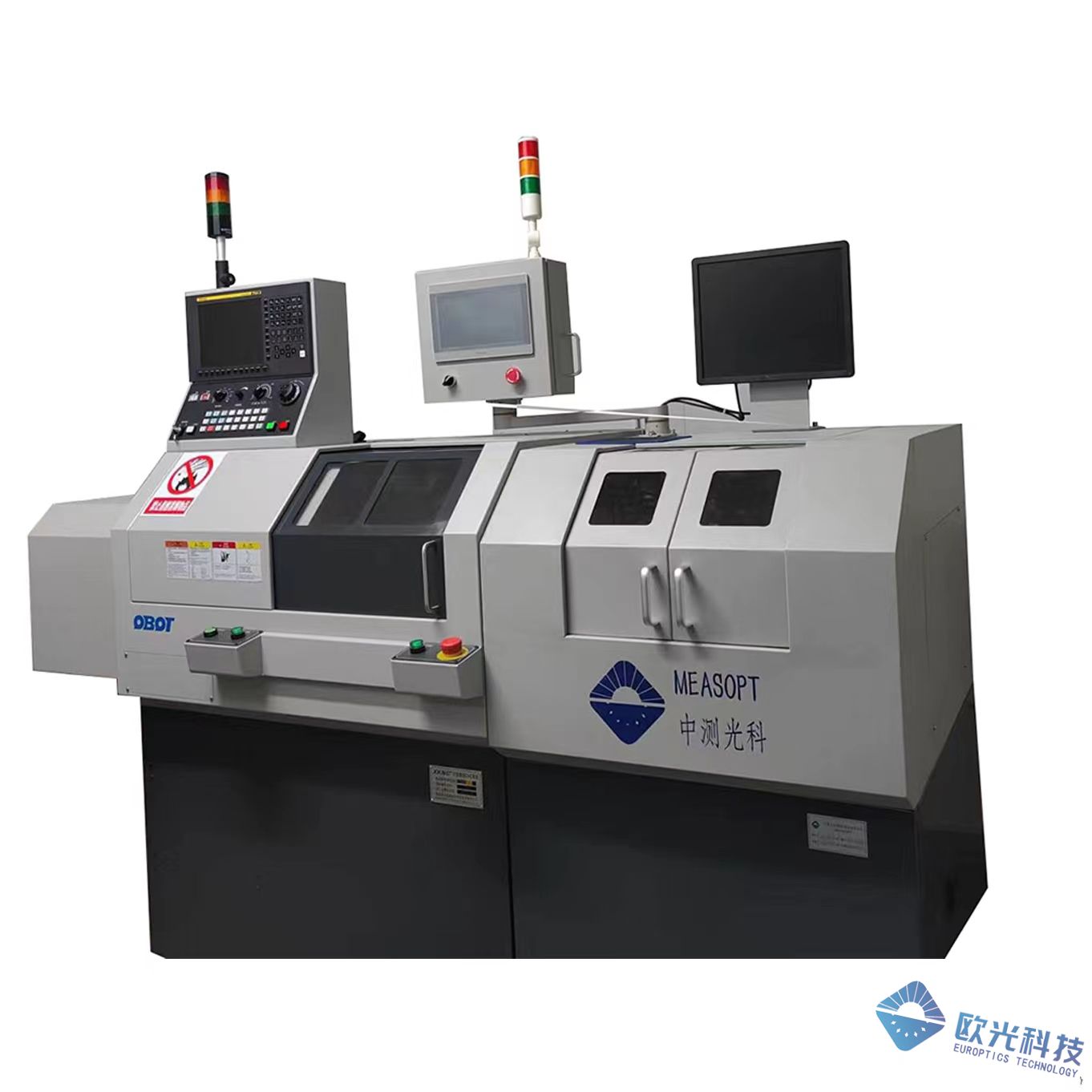

EUROPTICS欧光 ACL 卧式光学定心车床/国产定心车

1、工作原理

ACL卧式光学定心车床是采用旋转镜片的方式来确定镜片的光轴和机械轴，检测镜片的偏心的同时并车削镜片的镜座。以检测和加工一体的方式，定心精度可以最高达到5μm。

ACL卧式光学定心车床光轴校准系统的工作原理如图1。光学元件加工后，不进行定心磨边，将它与机械镜座进行一体化胶合。把带有镜片的一体化镜座通过治具固定在样品调节机构上，通过旋转镜片确定镜片相对于机械轴的偏心，此偏心量的测量是采用德国Trioptics的自准直仪和OptiCentric偏心软件实现。然后根据测得偏心大小调节光轴调节器，用于镜片两面的倾斜，使其偏心调至最小，此时镜片的光轴与机械轴基本重合。

　  接着进入到加工工序，根据设计要求对光学零件机械座进行外圆、厚度和角度的修削加工，使尺寸间隔和公差控制在μm级精度。镜片的镜座还是在旋转，并用微米级驱动高精度高硬度的车刀车削镜座外缘。先车削镜座的上表面接着车削侧面最后在车削底面。加工完毕后，使用德国Trioptics的自准直仪和OptiCentric偏心软件进行检测。

2、技术指标

注：以上加工精度是以黄铜为例的精度，不同材料加工精度有所变化。双光路系统满足加工红外镜片。

3、使用环境要求

　　①空气过滤精度：0.5μm。除水、除油

　　②水分：压力露点10℃

　　③油份浓度：1mg/m3以下

　　④设备额定功率：6Kw

　　⑤设备在温度：≤30℃，湿度：≤75%的环境下使用

　　⑥安装机床基地不得有产生震动的可能，必须远离产生震动的机 械，保证机床不会受到其他机床的震动。
