EUROPTICS欧光 Cam Test 相机模组光学测量仪 (相机模组检测装调系统)
随着相机行业的日益发展，市场对相机模组装调要求也在不断的提高。TRIOPTICS GmbH研制的CamTest®系列产品可对模组成像质量进行检测，而ProCam®系列产品更是可以依据检测结果自动校准和装配，使模组达到最佳状态。ProCam®具有创新的设计以及装调精度高等产品特点，必将会成为模组检测及装调的首选产品。
产品特性
*采用平行光管或chart板测试
*广角测试高达170°（更大可拓展）
*模组优化，可模拟物距从有限远到无穷远
*六轴自由度装调机构
*高精度线性导轨及旋转导轨
*集成自动UV点胶及固化
*软件全自动控制测量及调整过程
产品型号
● ProCam® Test
ProCam® Test R&D ProCam® Test EOL
● ProCam® Align
ProCam® Smart
● ProCam® Inline
ProCam® Inline CIRCLE ProCam® Inline STRAIGHT

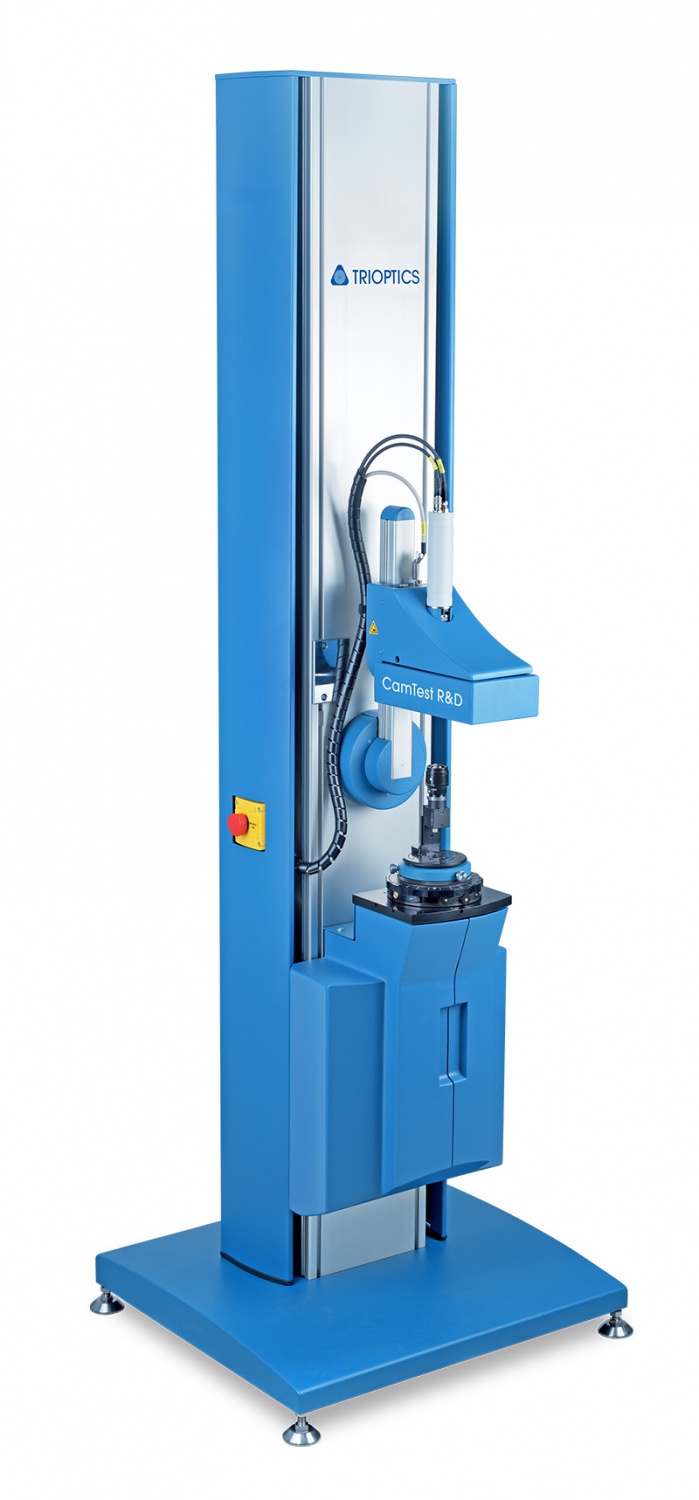

CamTest®R&D研发型相机模组光学参数测量仪
CamTest® R&D是一款用于研发的全能型高分辨率相机模组光学参数测量设备，最大离轴角度达±110°。采用由电脑自动控制可调焦光管，可实现有限远到无限远物距的模拟。多种波长范围可选，如可见光、近红外、中波红外、长波红外等CamTest®R&D主体架构基于光学传递函数测量仪ImageMaster ®HR，在其主机上升级，且模块切换简易、快速。
功能特点
*兼容多种相机类型模块
*视场角度最大可达±110°
*可由光学传递函数测量仪ImageMaster® HR升级
*可快速实现相机和软件间通讯
*可利用编辑脚本，实现用户自定义测量，例如数据输出
技术规格
| 物距 |
0.5m-infinity |
|
样品焦距 |
1.8-16mm（其它范围需定制） |
|
视场角 |
±110° |
|
测量时间 |
2-60秒 |
|
尺寸规格(宽度、深度、高度) |
1500mm*800 mm*2000mm |
|
相机接口 |
MIPI, SPI, various analog, USB, FireWire, CamLink, GigE, custom (CAN, etc.) |
CamTest® Modules模块式相机模组光学参数测量仪
CamTest® Modules是一系列用于量产的全能型相机模组光学参数测量仪，共有四种测量模块，CamTest® MTF、CamTest® Focus、CamTest® Chart和CamTest® Spectral。基于模块化的设计，可当做独立的测量设备使用，也可作为模组测量组件将其中两者甚至三者整合到一起。
| 测量参数 | CamTest® Spectral(基于积分球) | CamTest® Chart(基于chart板) |
CamTest® MTF/Focus (基于平行光管/变焦光管) |
| 白平衡 | 色彩还原 | 有效焦距 | |
| 动态范围 | 频谱响应 | 演色性 | |
| 相对照度 | OECF | ||
| Sensor坏点检测 | 明暗差别 | ||
| 畸变 | 相对照度 | ||
| SFR | 光学中心 | ||
| MTF | 中心轴位置 | ||
| Sensor倾斜角 | 离轴位置 |
