EUROPTICS欧光 PrismMaster 精密测角仪

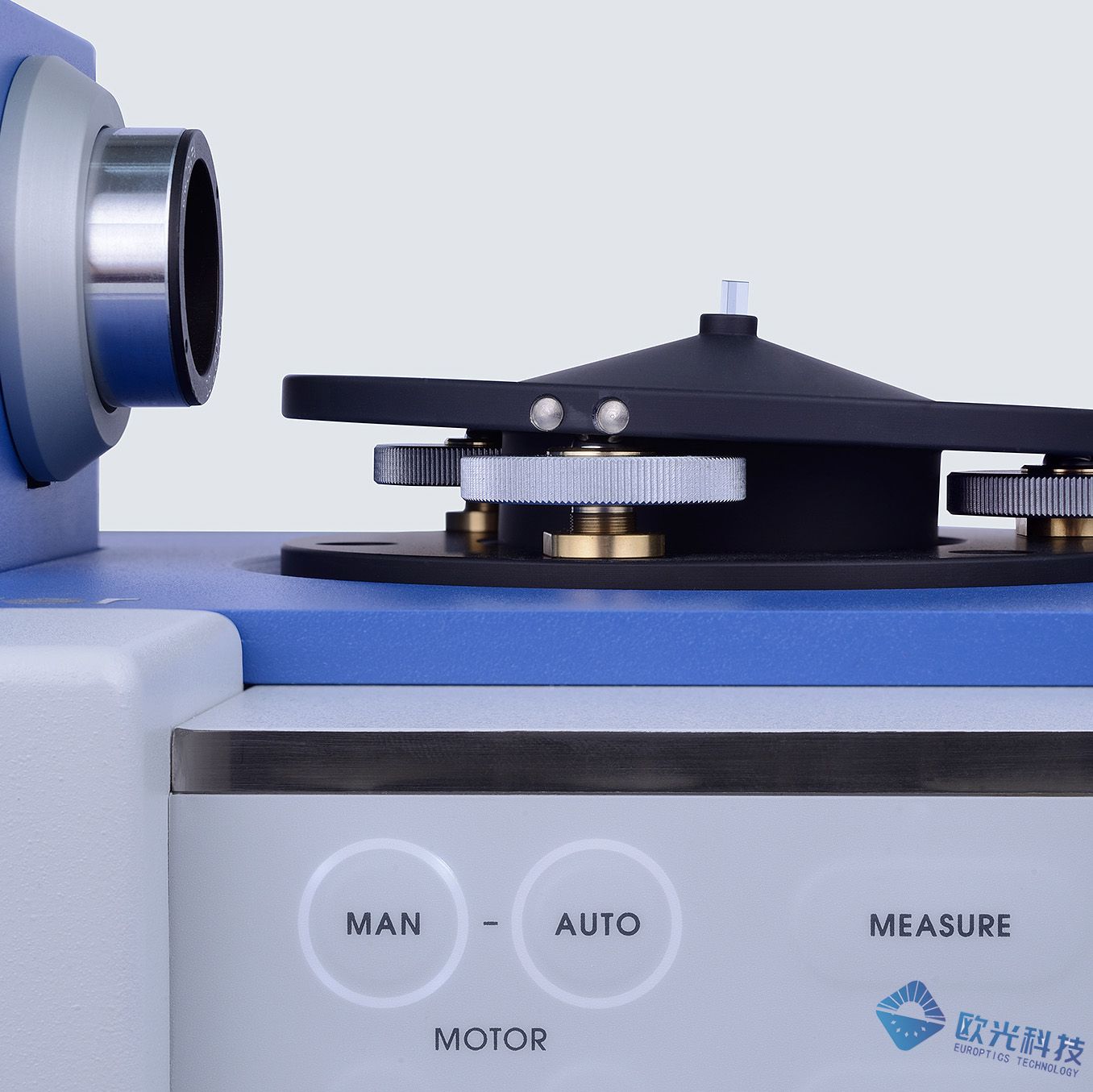

PrismMaster®精密测角仪是德国TRIOPTICS GmbH 设计、生产的，由高精度自准直仪及带有高精度旋转编码器的转台所组成，被广泛认为是最精确的通用角度测量设备；可以用于测量棱镜、多面棱体、光楔、窗口以及其他平面光学器件的角度。
产品应用
*光学棱镜角度测量
*光学棱镜透射角度测量
*光学棱镜塔差测量
*多面棱体测量
*光楔角度测量
*窗口平行度测量
产品特点
*测量范围0°-360°
*整体结构由大理石及金属框架设计而成，保证了结构的稳定性及热稳定性
*由于稳定的结构设计使得产品具有一定的隔振性能，可直接应用于生产车间
*电子自准直仪采用超高精度的TriAngle® UltraSpec®系列产品，测量精度在10″内可达±0.05″
*配有高稳定性、高精度的气浮转台，轴向径向跳动量小于50nm，并配有高精度旋转编码器
*带有不同尺寸的样品承载台，应用于不同尺寸的产品
*设备测量精度高，无需进行多次组合式测量，单次测量即可保证标称精度
*软件智能化程度高，带有塔差补偿功能
产品参数
• PrismMaster®绝对式测角仪
|
产品型号 |
PrismMaster® 300 HR |
PrismMaster® 300 |
PrismMaster® 150 HR |
PrismMaster® 150 MAN |
|
角度测量精度 |
±0.25" |
±0.5" |
±1.0" |
±1.2" |
|
塔差测量精度 |
±2.0" |
±2.0" |
±3.0" |
±5.0" |
|
被测产品直径 |
<225mm |
<225mm |
<120mm |
<120mm |
|
被测表面面积 |
>1.5mm2 |
>1.5mm2 |
>1.0mm2 |
>1.0mm2 |
|
转台承重 |
10 kg |
10 kg |
3 kg |
3 kg |
|
自准直仪通光孔径 |
45 mm |
45 mm |
26 mm |
26 mm |
|
自准直仪精度（任意10"视场） |
±0.05" |
±0.05" |
±0.5" |
±0.5" |
|
自准直仪分辨率 |
0.01" |
0.01" |
0.1" |
0.1" |
|
自准直仪视场角 |
3000"x2200" |
3000"x2200" |
4000"x3000" |
4000"x3000" |
|
产品尺寸 |
790x460x310mm |
790x460x310mm |
550x330x180mm |
410x240x180mm |
|
产品重量 |
109kg |
109kg |
40kg |
19kg |
• PrismMaster® MAX系列大转台精密测角仪
采用大转台可附加自准直仪运动导轨，解决大口径样品测量难题。
|
产品型号 |
角度测量精度 |
被测产品直径 |
被测表面面积 |
自准直仪通光口径 |
自准直仪精度 |
自准直仪分辨率 |
自准直仪视场角 |
Z轴行程 |
|
PrismMaster® 300 HR MAX |
± 0.4″ |
＜420mm |
＞1.5mm2 |
45mm |
±0.05″/10″内 |
±0.05″ |
1800″ x 1300″ |
±150mm |
