Optris欧普士 CT XL 3M型激光产品测温专用红外测温仪

概述

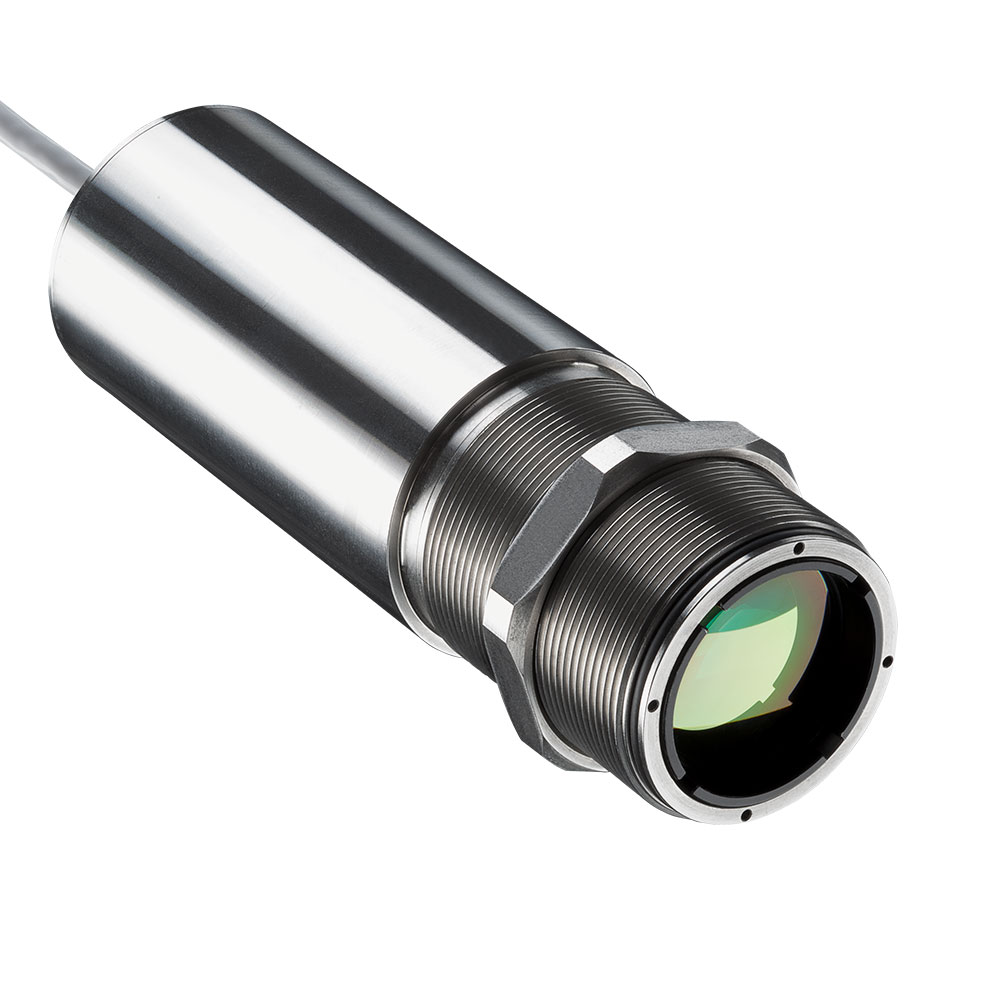

optris CT XL 3M型激光产品测温专用红外测温仪

由于其针对激光辐射的集成阻挡滤光片，optris CT XL 3M型红外测温仪非常适用于激光加工产品的温度测量。此外，此红外测温仪还配备可与激光准直器光学器件组合的远焦点版本。

此外，optris CT XL 3M型红外测温仪可测量很小物体，且由于其快速的响应时间，此测温仪监测速度较快。

主要参数

• 温度量程：
  100 °C ~ 1800 °C
• 光谱范围： 2.3 µm
• 响应时间： 1 ms

技术参数

optris CT XL 3M型测温仪的技术参数

测量参数

• 温度量程^1）（通过设置键或软件测量）：


  100°C ~ 600°C （3MH）
  150°C ~ 1000°C （3MH1）
  200°C ~ 1500°C （3MH2）
  250°C ~ 1800°C （3MH3）

• 光谱范围： 2.3 µm

• 光学分辨率（90%能量）：

  100:1 （3MH）
  300:1 （3MH1-H3）

• 系统精度^2）（环温23 ±5°C）± (0.3 % 读数 + 2 °C)
• 重复精度（环温= 23 ± 5°C）:  ± (0.1 % 读数 + 1 °C)
• 温度分辨率（数字）： 0.1K
• 曝光时间（90%信号）^3）： 1 ms

• 发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 信号处理（分别通过设置键或软件可调具体参数）：
  峰值保持、谷值保持、平均值，延长保持阈值和滞后功能

基本参数

• 环境等级： IP65（NEMA-4）
• 环境等级： IP65（NEMA-4）
  探头： -40°C ~ 85°C
  电子盒： 0°C ~ 85°C
• 存储温度：
  探头： -40°C ~ 125°C
  电子盒： -40°C ~ 85°C
• 相对湿度： 10~95%，不结露
• 震动（传感器）： - IEC 60068-2-6 (正弦波形)
                              - IEC 60068-2-64（宽频噪音)

• 冲击（传感器）： IEC 60068-2-27 (25G和50G)

• 重量：
  探头： 150 g
   电子盒： 420 g

电气参数

• 模拟输出： 0 / 4-20mA、0-5/10V、热电偶J、K

• 报警输出： 24 V/50 mA（常开）
• 可选： 继电器： 2 x 60 V DC/42 V 交流; 0.4 A；光学隔离
• 数字输出（可选）： USB、RS232、RS485（可选）、Modbus RTU (串行通信协议) 、Profibus DP（现场总线多功能从站设计）、以太网
• 输出阻抗：


  mA Max 500 Ω （直流 5-36 V）
  mV Min 100 kΩ （纯阻抗负载）
  热电偶20 Ω

• 信号输入： 可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
• 电缆长度： 3m（标准）、8 m、15 m
• 电源： 直流8-36 V
• 电流消耗： Max 100 mA

版本

零件编号： 温度量程/光谱范围/光学分辨率/响应时间

• OPTCTXL3MH： 100-600°C / 2.3 μm / 100:1 / 1 ms
• OPTCTXL3MH1： 150-1000°C / 2.3 μm / 300:1 / 1 ms
• OPTCTXL3MH2： 200-1500°C / 2.3 μm / 300:1 / 1 ms
• OPTCTXL3MH3： 250-1800°C / 2.3 μm / 300:1 / 1 ms

^1） 物体温度 > 探头温度 + 25°C
^2） （发射率） = 1，响应时间：1 s
^3） 低信号水平时动态适应

应用

optris CT XL 3M型红外测温仪的应用领域

optris CT XL 3M型高温测温仪通过其阻挡过滤器抵抗激光辐射，适合于激光加工过程中的温度控制，例如，金属或塑料的激光焊接。optris CT XL 3M型高温测温仪也适用于激光焊接工艺。
