Optris欧普士 CTvideo 3M 型金属专用视频测温仪

概述

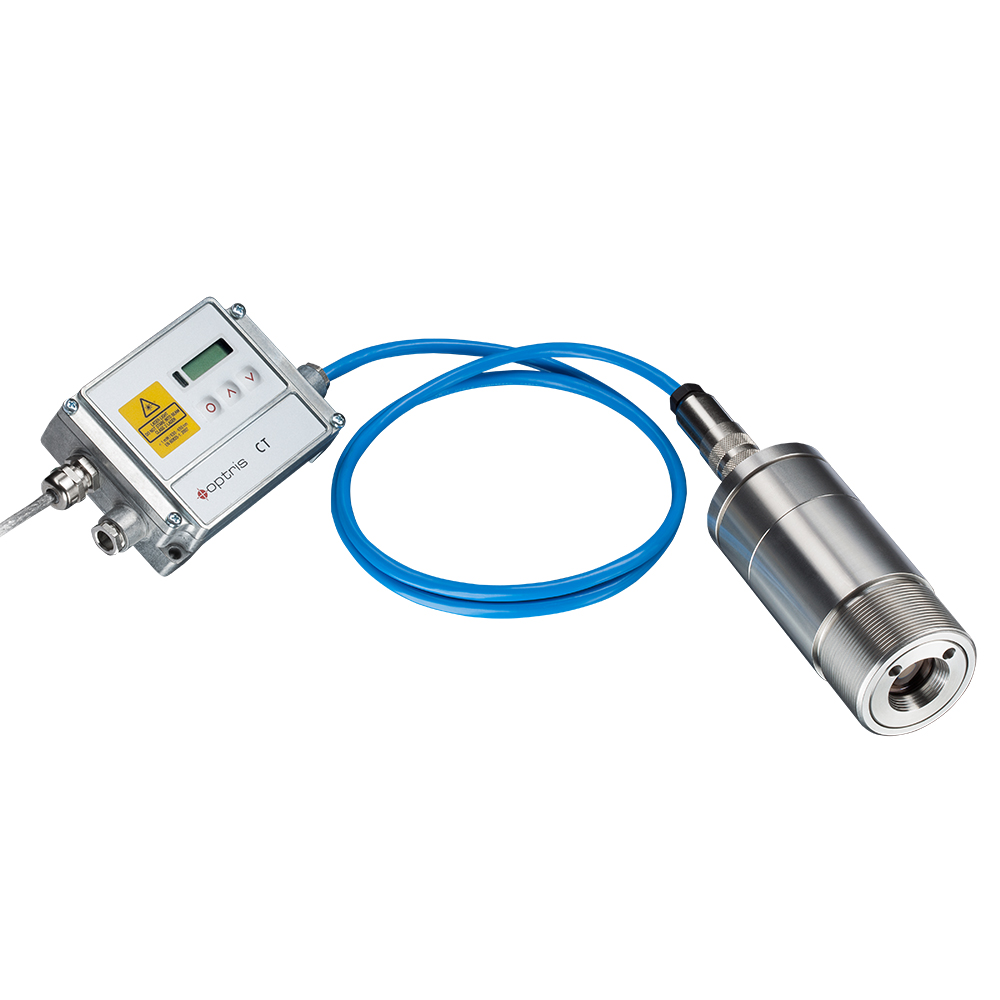

optris CTvideo 3M 型金属专用视频测温仪

optris CTvideo 3M型红外视频测温仪非常适用于可耐50°C起的金属和复合材料的低温测量的低温测量。视频模块和激光瞄准镜的并行使用，即使测量对象位于难以到达的区域，也可轻松准确标记测场。

主要参数

• 温度量程：
  50°C ~ 1800°C
• 光谱范围：2.3 µm
• 响应时间： 1 ms

技术参数

optris CTvideo 3M型测温仪的技术参数

测量参数

• 温度量程^1）（通过软件测量）：
  50°C ~ 400°C （3ML）

  100°C to 600°C （3MH）
  150°C to 1000°C （3MH1）
  200°C to 1500°C （3MH2）
  250°C to 1800°C （3MH3）

• 光谱范围： 2.3 µm

• 光学分辨率（90%能量）：

  60：1 （3ML）
  100：1（3MH）
  300：1（3MH1-H3）

• 系统精度^2）（环温23 ±5°C）： ± (0.3 % 读数 + 2 °C)
• 重复精度（环温= 23 ± 5°C）： ± (0.1 % 读数 + 1 °C)
• 温度分辨率（数字）： 0.1K
• 曝光时间（90%信号）^3）： 1 ms

• 发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
• 信号处理（分别通过设置键或软件可调具体参数）：
  峰值保持、谷值保持、平均值，延长保持阈值和滞后功能

基本参数

• 环境等级： IP65（NEMA-4）
• 环境温度：
  探头： -20°C ~ 70°C （50°C 激光开启）
  电子盒： 0°C ~ 85°C
• 存储温度：
  探头： -40°C ~ 85°C
  电子盒： -40°C ~ 85°C
• 相对湿度： 10~95%，不结露
•  震动（传感器）： - IEC 60068-2-6 (正弦波形)
                                    - IEC 60068-2-64（宽频噪音)

• 冲击（传感器）： IEC 60068-2-27 (25G和50G)

• 重量：
  探头： 600 g
  电子盒： 420 g

电气参数

• 模拟输出： 0 / 4-20mA，、0V、热电偶J、K

• 报警输出： 24 V/50 mA（常开）
•  数字输出（可选）： USB 2.0
• 视频瞄准^4）：数字(USB 2.0)，640 x 480像素，视场3.1° x 2.4°
• 输出阻抗：

  mA Max 500 Ω （直流 5-36 V）
  mV Min 100 kΩ （纯阻抗负载）
  热电偶20 Ω

• 信号输入： 可编程功能输入，用于外部发射率调整/环境温度补偿，触发（保持功能复位）
• 电缆长度： 3m（标准）、8 m、15 m
• 电源： 直流8-36 V
• 电流消耗： Max 160 mA

• 激光635 nm： 1mW，通过电子盒或软件打开/关闭

版本

零件编号：温度量程/光谱范围/光学分辨率/响应时间

• OPTCTL3ML： 50-400°C / 2.3 μm / 60:1 / 1 ms
• OPTCTL3MH： 100-600°C / 2.3 μm / 100:1 / 1 ms
• OPTCTL3MH1： 150-1000°C / 2.3 μm / 300:1 / 1 ms
• OPTCTL3MH2： 200-1500°C / 2.3 μm / 300:1 / 1 ms
• OPTCTL3MH3： 250-1800°C / 2.3 μm / 300:1 / 1 ms

^1）  物体温度> 探头温度+ 25°C
^2） ε（发射率） = 1，响应时间： 1 s
^3） 低信号水平时动态适应
^4） 视频瞄准可用于对焦距离（测量距离的±10％）

应用

optris CTvideo 3M型红外视频测温仪的应用领域

optris CTvideo 3M型红外视频测温仪，如相关的CTvideo 1M和2M型红外视频测温仪以及CTlaser 1M / 2M型高温测温仪，专为测量金属表面而设计，并且可在金属加工期间在可测量的温度量程50℃~1,800℃内进行简单的温度测量。

此外，创新的视频模块和激光瞄准镜可确保即使在难以到达的过程中也能进行准确的测点调整。
