Optris欧普士 PI 检查电子板和微小组件的专用显微镜头

概述

检查电子板和微小组件的专用显微镜头

新开发的显微镜头专门设计用于电子板的热检查和分析小至 28 μm 的芯片级组件。测量目标与热像仪之间的距离可在 80 至 100 mm 之间变化。

主要参数

• 可分析小至 28 μm 的芯片级组件
• 可同时进行测试和红外成像的免提操作
• 镜头可更换、可对焦，最大化热像仪的灵活地使用性
• 温度分辨率（NETD）为80 mK

技术参数

optris PI 显微镜附件套件的技术细节

optris PI 640i 红外热像仪
• 显微镜头 (MO44)
• 显微镜座
• 标准 USB 线缆 (1 m)
• 标准过程接口
• optris PI 热像仪手册
• 结实的户外运输箱
• optris® PIX Connect 软件包的 USB 闪存驱动器

optris PI 显微镜套件的技术参数

• 最小光斑尺寸：PI 640i：28 μm
• 显微镜头 (FOV)：
  PI 640i 12° x 9° (F=1.1) / f= 44 mm
• 工作距离：80–100 mm
• 温度量程（可量范围）：
  –20 ...100 °C, 0 ...250 °C, 150 ...900 °C
• PI 640i FPA，
  640 x 480 像素 @ 32 Hz
  640 x 120 像素 @ 125 Hz
• 光谱范围 8 – 14 μm
• 系统精度：±2 °C 或 ±2 %，以较高者为准
• 温度分辨率 (NETD)：
  PI 640i：40 mK
• PC 接口：USB 2.0
• 标准过程接口 (PIF)：
  0-10 V 输入，数字输入（最高 24 V），0-10 V 输出
• 工业过程接口 (IPF)
  2x 0-10 V 输入，数字输入（最高 24 V），
  3x 0–10 V 输出，3x 继电器（0–30 V/400 mA），故障安全继电器
• 电缆长度 (USB)：1m（标准）、3 m、5m、10m 和 20m
• 环境温度：
  PI 640i：0 ...50 °C
• 存储温度：-40 ...70 °C
• 相对湿度：10-95%，无结露
• 外壳¹⁾（尺寸/额定值）：46 mm x 56 mm x 130 mm / IP 67 (NEMA 4)
• 重量 370 g，含镜头
• 冲击/震动¹⁾ IEC 60068-2
• 三脚架 1/4 – 20 UNC
• USB 供电
• 发射率 0.100...1.100
• 软件：optris® PIX Connect/Windows 和 Linux SDK

¹⁾_{更多详情，请参见操作员手册}

应用

红外显微镜头的应用领域

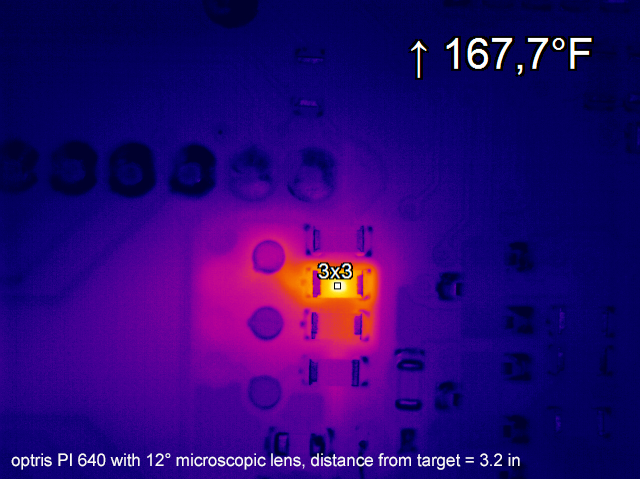

optris 红外显微镜头是对整个电路板进行热分析的理想之选，并且可以可靠地测量单个组件的详细微距。红外热像仪的高质量热学和几何细节分辨率可对电子产品进行有效而精确的功能测试。
