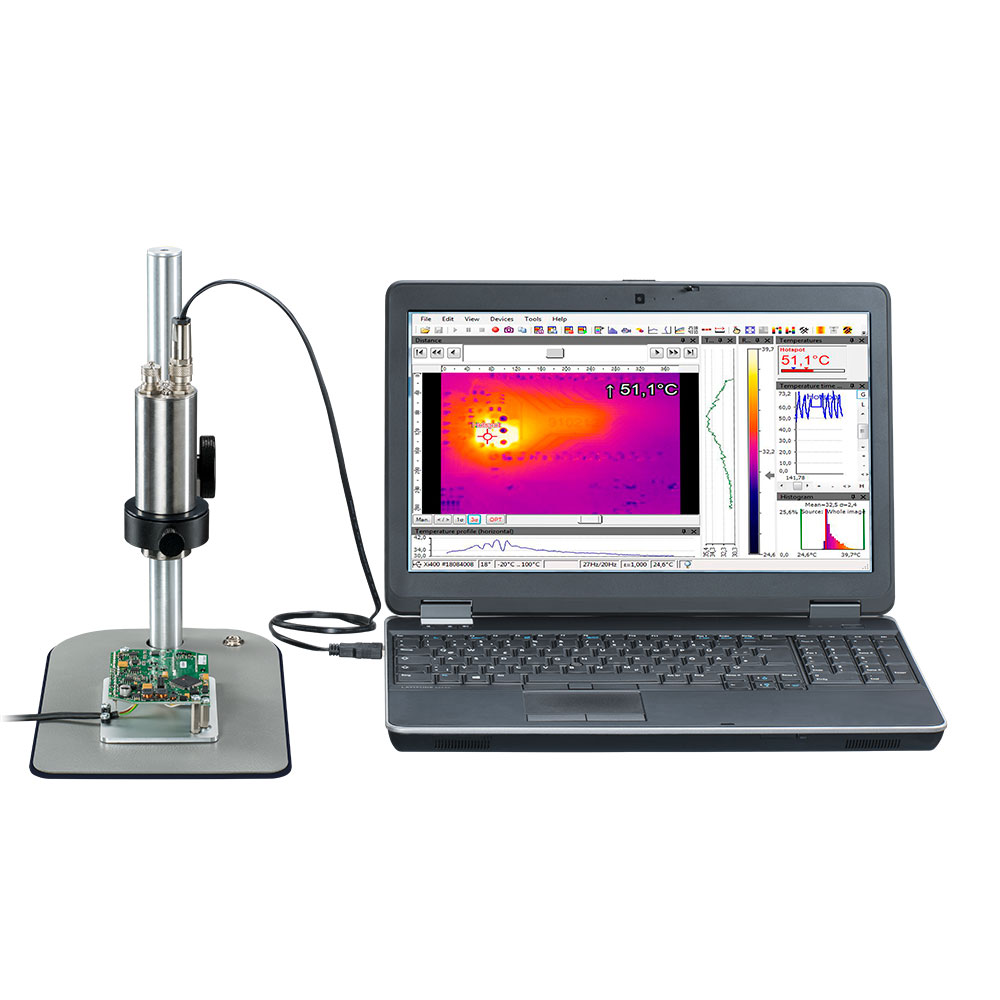

Optris欧普士 Xi 400 检查组装电路板的专用显微镜头
用于 optris Xi 400 的新型显微镜头能可靠地测出 240 µm 微小目标物的温度。
使用配套的支架，可对电子行业中的印刷电路板和电子组件进行专业的温度测量。 热像仪和目标体之间的测量距离在 90 到 110 毫米之间变化。通过随附的 PIX Connect 软件，使用内置的自动对焦功能轻松实现热像仪对焦。
主要参数
- 可分析小至 240 μm 的组件
- 自动对焦功能，易于操作
- 录制放射性测量
- 光学分辨率：382x288 px
optris Xi 400 的技术参数
- 包含内容：
Xi 400 红外热像仪
USB 线缆 (1 m)
标准 PIF 线缆 (1 m)，含接线盒
安装支架，带螺母
optris® PIX Connect 软件包 - 探测装置： FPA，非制冷（间距 17 µm）
- 光学分辨率：382 x 288 像素
- 光谱范围： 7.5 - 13 µm
- 温度量程（可通过编程键或软件调节范围）：
–20 °C ...100 °C
0 °C ...250 °C
(20) 150 °C ...900 °C 1)
- 帧率：80 Hz/27 Hz
- 显微镜头：
18° x 14° (f = 20 mm) - 测量光斑(FOV)：81 µm @ 90 mm
- MFOV：240 µm @ 90 mm
- 调焦：手动调焦
- 距离系数比：390:1 （18° 光学分辨率）
- 热敏性 (NETD)： 80 mK @ 27 Hz
- 精度：±2 °C 或 ±2 %，以较高者为准
- PC 接口：USB 2.0/USB 至 GigE (PoE) 转换选件
- 过程接口 (PIF)：
标准 PIF：
0-10 V 输入，数字输入（≤24 V），0-10 V 输出
工业 PIF：
2 x 0–10 V 输入，数字输入（≤24 V），3 x 0–10 V 输出
3 x 继电器 (0–30 V/400 mA)，故障安全继电器 - 电缆长度 (USB)：1m（标准）、3 m、5m、10m 和 20m
- 环境温度 (TAmb)： 0 °C 至 50 °C
- 外壳（尺寸/额定值）：Ø 36 mm x 100 mm（M30x1 线程）/IP 67 (NEMA 4)
- 重量： 200 g
- 冲击2)： IEC 60068-2-27（25 G 和 50 G）
- 震动2)：
• IEC 60068-2-6（正弦波形）
• IEC 60068-2-64（宽频噪声） - 三脚架：1/4-20 UNC
- 电源： USB 供电
1) 150 °C 以上的精度声明有效
2) 更多详情，请参见操作员手册
optris Xi 400 显微镜头应用领域
电路板是电子设备的核心部分。它们尺寸越来越小，而功能却越来越强。使用 optris®Xi 400 热像仪的显微镜头可轻松地测量组装电路板的温度，从而快速发现过热区域并防止可能出现的缺陷。
造成温度过高的原因可能多种多样：组件损坏、电路路径尺寸错误或接头焊接不良。
