操作开关(设定开关及MODE开关)已变更为易于按压的机构。此外，操作开关的颜色从黑色变为浅灰，提高 了在昏暗场所的辨识性。

FX-500系列通过与超品质光纤间的组合，将入光量的机体差减少至了以往的1/4。 即使更换放大器后也会显示近似值，可实现真正的数字管理。

本公司工厂的新工法与「生产制造」的品质管理系统。采用新材质的光纤头。大幅提升光纤的基本性能！

配备传感发动机「SENTRION」的FX-500 Ver.2，通过业内最快的高速反应进一步提高了生产力。

即使是适用需告诉反应小径光纤的小型工件检测时，无论是否高速化，都可按照大于以往最快速模式的检测距离进行适用。

最大为以往产品的5.7倍。特别是使用超高精度检测的小径光纤，实现了长距离检测。

反射型传感FD-NFM2是以往产品的5.7倍。

※2009年9月本公司调查结果

搭载检测核心部件【SENTRION】和彻底的S/N比提高，能检测出以往检测不出来的细微的光的变化。

■远距离也可检测出光量差很小的工件[H-02模式]

避免饱和，实现敏锐的检测 [H-01模式]

通过显示调整设定的使用，可补正任意显示的值。 数台在同一条件下检测为有效。

本公司在行业内率先配备的「4元素发光二极体」可实现稳定的投光量，如今已成为了业界的标准规格。FX-500 Ver.2系列也延用了该二极体和可在接通电源等情况下获得短期稳定性的「APC(Auto PowerControl」电路”。

为追踪长期的环境变化(灰尘等)引起的光量变化，可按照任意周期确认入光量，并自动对基准值进行重新设定。从而有助于实现长期的稳定检测及减少维护工时。

FX-502(P)/FX-505(P)-C2可将输出2设定为自我诊断输出。教导输出1的基准值时，输出2联动，改变任意设定的剩余基准值而进行设定。可检测光纤的弯折，以及灰尘等造成的脏污导致光量降低，并以警报形式予以输出。

■检测光量降低(在灰尘较多的环境下使用) 在基准值追踪功能中增加自诊断功能，切实有效。

光过强而饱和时，无需改变放大器的反应时间即可自动(AUTO)将投光量调整为恰当的光量。由此，可通过最佳的S/N比实现稳定检测及减少投光电流的节能效果。

■检测透明薄板 备有自动模式(AUTO)和3级手动模式(3级：H/M/L[可微调])。

■配备逻辑运算功能

仅通过光纤传感器即可进行3个逻辑运算( AND 、OR 、XOR)，并可对输出1选择3个运算对象。无需专用控制器，即可节省配线与削减成本。

■配备5种定时器功能

仅通过光纤传感器即可执行多种定时 器控制。

定时器时间 : 约0.05ms～32s 接通·断开延迟、接通延迟·ONE SHOT仅输出1配备。

可对入光量的数值输出4～20mA的模拟电流，因此 可对检测物体进行监控。

■检测薄膜及薄板材料的弯曲 可将弯曲当做光的变化量进行监控。

将可把放大器的设定条件存至本体存储器的数据库 增至8个。可保存、加载设定条件，因此可在生产多 品种的生产现场减少换产作业。

可将输出2切换为外部输入^※。通过PLC等外部信号进行动作，从而提高作业效率。
※FX-502(P)通过将外部输入切换为输出2进行使用。

■可以通过外部输入的功能

可通过光通信功能，将当前设定的数据整体复制并保存至连接于右侧的所有放大器。由此，可在换产及更换放大器时顺畅进行灵敏度调整等作业。

放大器本体无主机、子机之分。母电缆与子电缆区分 使用。从而可减少放大器库存管理的工时与成本。

通过对应开放网络的通信单元SC-GU3系列可以连接至开放网络CC-Link IE Field／CC-Link／DeviceNet／EtherCAT。PLC、电脑等监控仪器都可以进行连接设置。

※ CC-Link IE Field和CC-Link是三菱电机株式会社的商标，CC-Link由协会管理。 DeviceNet是ODVA(Open DeviceNet Vender Association, Inc.)注册商标。 EtherCAT是Beckhoff Automation GmbH注册商标。

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类		形状	型号	投光元件	输出	外部输入
标准型	连接器型		FX-501	红色LED	NPN开路集电极 晶体管	-
			FX-501P		PNP开路集电极 晶体管
	电缆型		FX-501-C2		NPN开路集电极 晶体管
双输出型			FX-502		NPN开路集电极 晶体管双输出	配备 (与输出2切换)
			FX-502P		PNP开路集电极 晶体管双输出
模拟输出型			FX-505-C2		NPN开路集电极 晶体管双输出 模拟电流输出	配备
			FX-505P-C2		PNP开路集电极 晶体管双输出 模拟电流输出

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

尾盘

尾盘放大器本体不附带尾盘。连接时请务必另行购买尾盘。

形状	型号	内容
	MS-DIN-E	连接放大器或在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。 连接时请务必使用。

可选件

可选件

品名	型号	内容
放大器安装支架	MS-DIN-2	放大器专用的安装支架。

放大器安装支架 MS-DIN-2

附件

・FX-MB1(放大器保护封条) 2个交流窗用密封垫和1个连接器用封条：10套

光纤配件(另售)

光纤配件

关于光纤配件产品的详细，请参考
光纤配件商品信息页面。

规格

规格

种类

标准型

双输出型

模拟输出型

连接器型

电缆型

型 号

NPN输出

FX-501

FX-501-C2

FX-502

FX-505-C2

PNP输出

FX-501P

-

FX-502P

FX-505P-C2

适用标准及认证

CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL认证

电源电压

12~24V DC±10% 脉动P-P10%以下

24V DC+10-15% 脉动P-P10%以下

12~24V DC±10% 脉动P-P10%以下

消耗电流

通常时：960mW以下 (电源电压24V时，消耗电流40mA以下，电缆型的监控电流输出除外) ECO模式时：680mW以下 (电源电压24V时，消耗电流28mA以下，电缆型的监控电流输出除外)

通常时：960mW以下 (电源电压24V时，消耗电流40mA以下) ECO模式时：680mW以下 (电源电压24V时，消耗电流28mA以下)

通常时：960mW以下 (电源电压24V时，消耗电流40mA以下，电缆型的监控电流输出除外) ECO模式时：680mW以下 (电源电压24V时，消耗电流28mA以下，电缆型的监控电流输出除外)

输出 (双输出型•电缆型为输出1、输出2)

<NPN输出型> NPN开路集电极晶体管 ・最大流入电流：100mA(双输出型•模拟输出型为50mA)(注2) ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(注3)(最大流入电流的条件下) <PNP输出型> PNP开路集电极晶体管 ・最大源电流：100mA(双输出型•模拟输出型为50mA)(注2) ・外加电压：30V DC以下(输出和＋V之间) ・剩余电压：2V以下(注3)(最大源电流的条件下)

输出点数

1点

2点

输出动作

可用L/D模式切换入光时ON或非入光时ON

短路保护

配备

响应时间

H-SP：25μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下 切换式

监控电流 输出

-

-

-

输出电流： 约4〜20mA [H-SP、FAST、STD：显示0〜4,000、LONG：显示0〜8,000 (注4)]、 响应时间：2ms以下 零点：4mA±1%F.S.以内、 跨距：16mA±5%F.S.以内、 直线性：±3%F.S.以内、 负载电阻：0〜250Ω

外部输入 (双输出型 切换输出2)

-

< NPN输出型> NPN无触点输入 ・信号条件 High：+8V〜+V DC或断开 Low：0〜+1.2V DC(源电流0.5mA) ・输入阻抗：约10kΩ <PNP输出型> PNP无触点输入 ・信号条件 High：+4V〜+V DC(信号条件3mA) Low：0〜+0.6V DC或断开 ・输入阻抗：约10kΩ

外部输入 对应功能

-

投光停止/教导(全自动、限定、2点教导)/逻辑运算设定/复制功能的锁定/显示调整/ 数据库加载/数据库保存 切换式

灵敏度设定方法

2点教导/限定教导/ 全自动教导/手动调节

入光量 显示范围

H-SP/FAST/STD：0〜4,000、 LONG：0〜8,000、U-LG/HYPR：0〜9,999

定时器功能

OFF延迟定时器/ON延迟定时器/单触式定时器/ON·OFF延迟定时器/ON延迟·单触式定时器 有效/无效切换式 定时器时间可变

<输出1> 断开延迟定时器/接通延迟定时器/ONE SHOT定时器/接通•断开延迟定时器/接通延迟•ONE SHOT定时器 有效/无效切换式 定时器时间可变

<输出2> 断开延迟定时器/接通延迟定时器/ONE SHOT定时器 有效/无效切换式 定时器时间可变

定时器 时间

定时器范围"ms"：约0.5ms、约1〜9,999ms、约1ms为单位/ 定时器范围"sec."：约0.5s、约1〜32s、约1s为单位/ 定时器范围"1/10ms"：约0.05ms、约0.1〜999.9ms、约0.1ms为单位 各输出分别设定

投光量 可调节功能

配备 3级(各级为25～100％)+ 自动设定[H-SP为1级(25～100％)]

防干扰功能

配备(注5) 自动/异频 切换式

各种设定

滞后设定/转移设定/投光量设定/显示反转设定/ECO设定/数据库加载•保存设定/复制设定/ 代码设定/复位设定/逻辑运算设定/基准值追踪周期设定等

保护构造

IP40(IEC)

使用环境温度

-10〜+55℃ [4〜7台紧贴时：-10〜+50℃、8〜16台紧贴时(电缆型为8～12台)：-10〜+45℃] (注意不可结露、结冰)、 存储时：-20〜+70℃

投光元件 (调制式)

红色LED(投光波峰波长：643nm)

材质

外壳、外罩：聚碳酸酯(注6)、开关：聚酯类弹性体

电缆

-

0.2mm23芯橡皮电缆，长2m

-

0.2mm26芯橡皮电缆，长2m

电缆延长

-

0.3mm2以上的电缆，全长可延长至100m

-

0.3mm2以上的电缆，全长可延长至100m(电源电压为12V DC以上)

重量

本体重量：约15g、包装重量：约70g

本体重量：约60g、包装重量：约65g

本体重量：约15g、包装重量：约70g

本体重量：约60g、 包装重量：约100g

附件

FX-MB1(放大器保护封条)：1套

(注1)：无指定时的测量条件为使用环境温度＝＋23℃。
(注2)：连接5台以上的连接器型时为50mA(双输出型、电缆型为25mA)。
(注3)：使用电缆长5m的单触式电缆(另售)的条件下。
(注4)：进行显示调整设定后不适用。
(注5)：如下表所示，使用自动防干涉功能时，光纤头的可紧贴安装数量因响应时间而异。使用异频防干扰功能时的光纤头可紧贴安装数量最多为3个。

■光纤头可紧贴安装数量(单位：套)

响应时间	H-SP	FAST	STD	LONG	U-LG	HYPR
IP-1	0	2	4	8	8	12

(注6)：根据松下品牌的产品变更规格。

尺寸图

尺寸图

• 单位mm

FX-501(P)　FX-502(P)

放大器

(注1)：仅FX-502(P)配备。 (注2)：FX-501(P)为工作状态指示灯。 (注3)：FX-501(P)为3针，FX-502(P)为4针。

FX-501-C2

放大器

FX-505(P)-C2

放大器

CN-73-C□　CN-74-C□

母电缆(另售)

(注1)：仅CN-74-C□。 (注2)：CN-73-C□为3芯。

CN-71-C□　CN-72-C□

子电缆(另售)

(注1)：仅CN-72-C□。 (注2)：CN-71-C□为1芯。

MS-DIN-2

放大器安装支架(另售)

材质：SPCC(光泽镀锌)

MS-DIN-E

尾盘(另售)

材质:聚碳酸酯

FT-30

超品质光纤・透过型
<FX-AT2 附带>

FT-40

超品质光纤・透过型
<FX-AT2 附带>

FT-S20

超品质光纤・透过型
<FX-AT2 附带>

FT-S30

超品质光纤・透过型
<FX-AT2 附带>

FD-30

超品质光纤・透过型
<FX-AT2 附带>

FD-40

超品质光纤・透过型
<FX-AT2 附带>

FD-60

超品质光纤・透过型
<FX-AT2 附带>

FD-S30

超品质光纤・透过型
<FX-AT2 附带>

回路・连接

回路・连接

FX-501

NPN输出型

输入・输出电路图 (注1): 单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电 缆的连接器。 (注2): 连接5台以上连接器型放大器时，最大电流为50mA。

连接图 (注1): 单触式电缆的子电缆不配备褐色导线和蓝色导线。

端子排列图

FX-501P

PNP输出型

输入・输出电路图 (注1): 单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电 缆的连接器。 (注2): 连接5台以上连接器型放大器时，最大电流为50mA。

连接图 (注1): 单触式电缆的子电缆不配备褐色导线和蓝色导线。

端子排列图

FX-502

NPN输出型

输入・输出电路图 (注1): 单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电 缆的连接器。 (注2): 连接5台以上连接器型放大器时，最大电流为25mA。

连接图 (注1): ：单触式电缆的子电缆不配备褐色导线和蓝色导线。

端子配列図

FX-502P

PNP输出型

输入・输出电路图 (注1): 单触式电缆的子电缆不配备＋V(褐色)和0V(蓝色)。电源来自母电 缆的连接器。 (注2): 连接5台以上连接器型放大器时，最大电流为25mA。

连接图 (注1): 单触式电缆的子电缆不配备褐色导线和蓝色导线。

端子排列图

FX-505-C2

NPN输出型

输入・输出电路图

连接图

FX-505P-C2

PNP输出型

输入・输出电路图

连接图

检测特性

FT-140透过型

平行移动特性

FT-30透过型

平行移动特性

FT-31透过型

平行移动特性

FT-40透过型

平行移动特性

FT-41透过型

平行移动特性

FT-42透过型

平行移动特性

FT-43透过型

平行移动特性

FD-30反射型
检测领域特性

水平方向

垂直方向

FD-31反射型
检测领域特性

水平方向

垂直方向

FD-40反射型
检测领域特性

水平方向

垂直方向

FD-41反射型
检测领域特性

水平方向

垂直方向

FD-60反射型
检测领域特性

水平方向

垂直方向

FD-61反射型
检测领域特性

水平方向

垂直方向

FD-62反射型
检测领域特性

水平方向

垂直方向

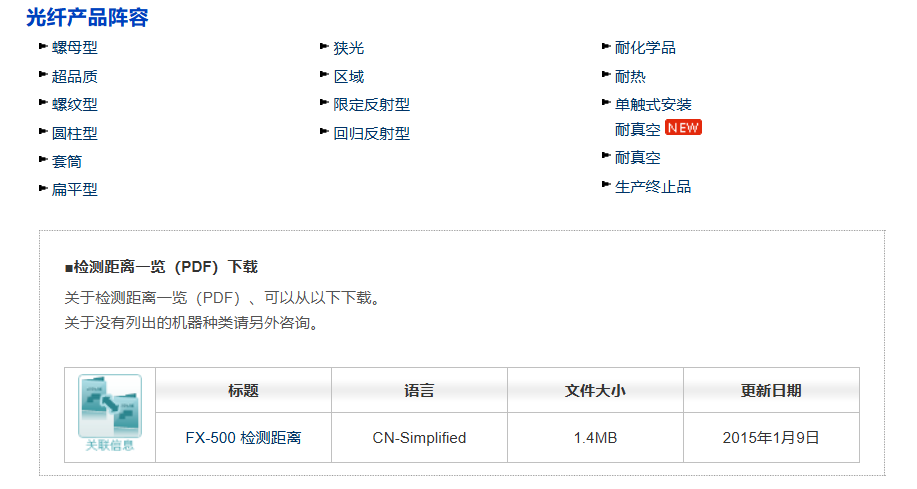

光纤一览

光纤一览



使用FX-500时的响应时间。

检测距离的模式	H-SP	FAST	STD	LONG	U-LG	HYPR
响应时间	25μs以下	60μs以下	250μs以下	2ms以下	4ms以下	24ms以下

(注1):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。
(注2):	光纤长度将实际检测距离限制在一定范围内。

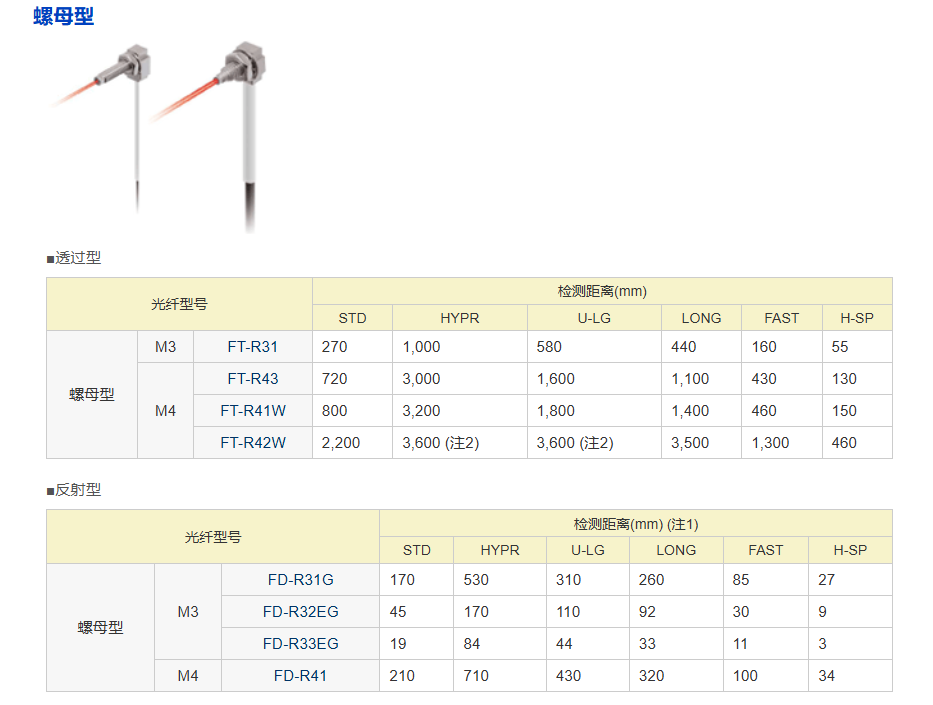

关于螺母型光纤的详细信息、请访问螺母型光纤产品页面。
请参考螺母型光纤的产品信息页面。

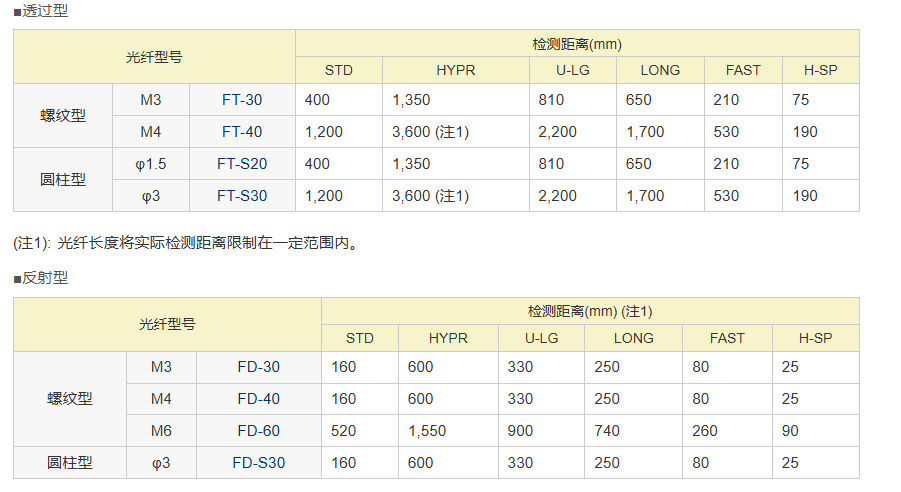

超品质

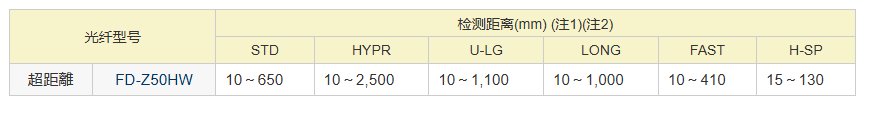

(注1):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于超品质光纤的详细信息、请访问超品质光纤产品页面

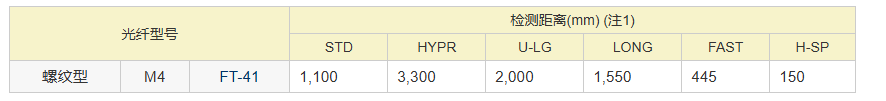

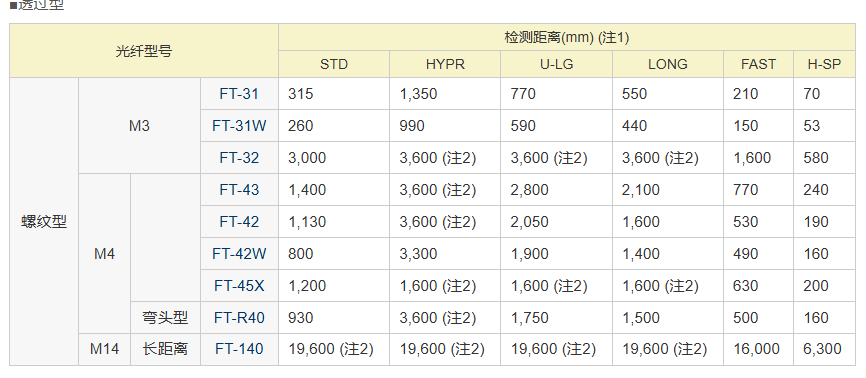

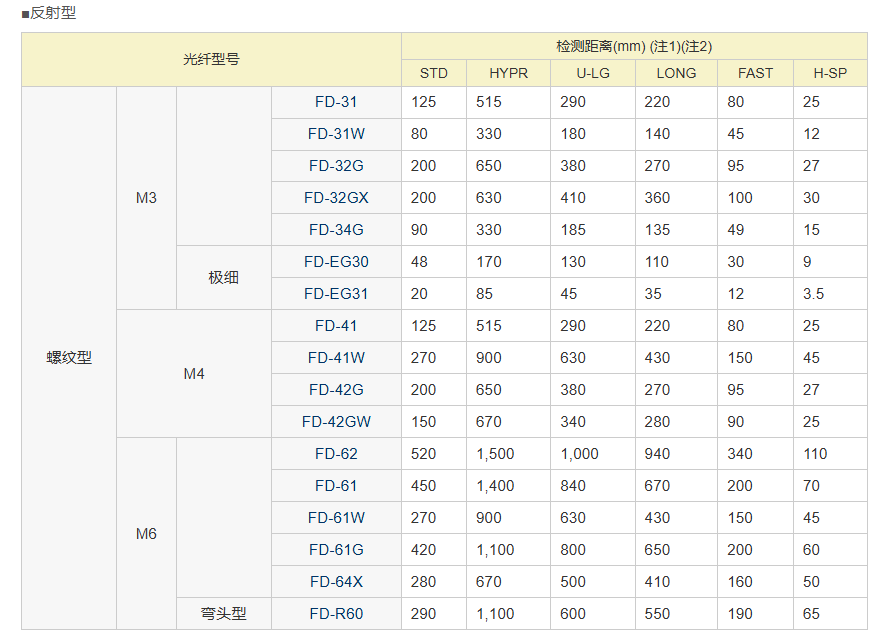

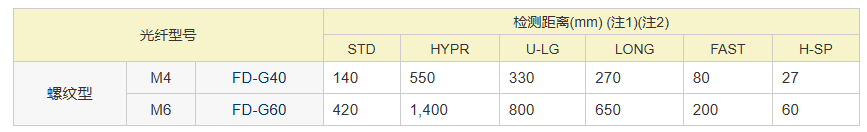

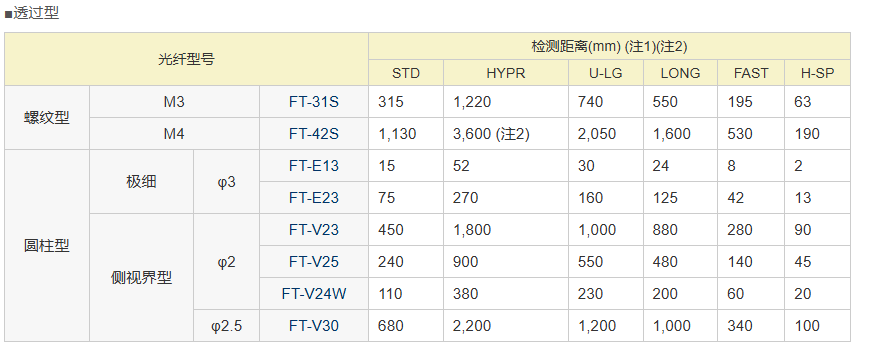

螺纹型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于螺纹型光纤的详细信息、请访问螺纹型光纤产品页面

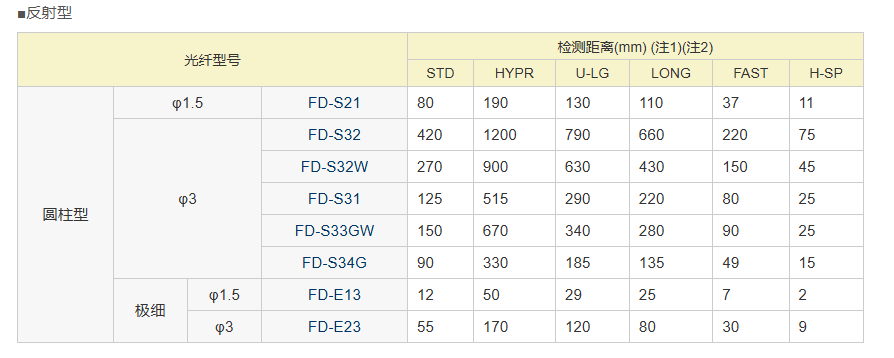

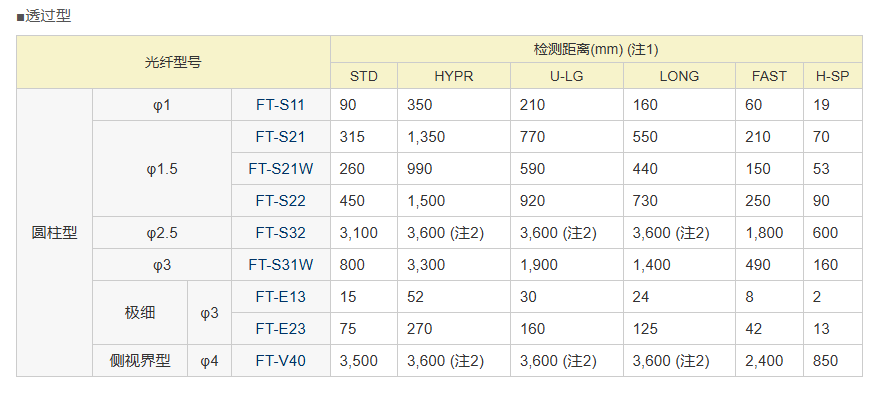

圆柱型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于圆柱型光纤的详细信息、请访问圆柱型光纤产品页面

套筒

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

■反射型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于套筒光纤的详细信息、请访问套筒光纤产品页面

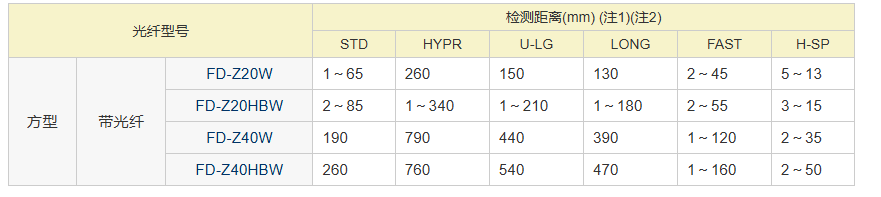

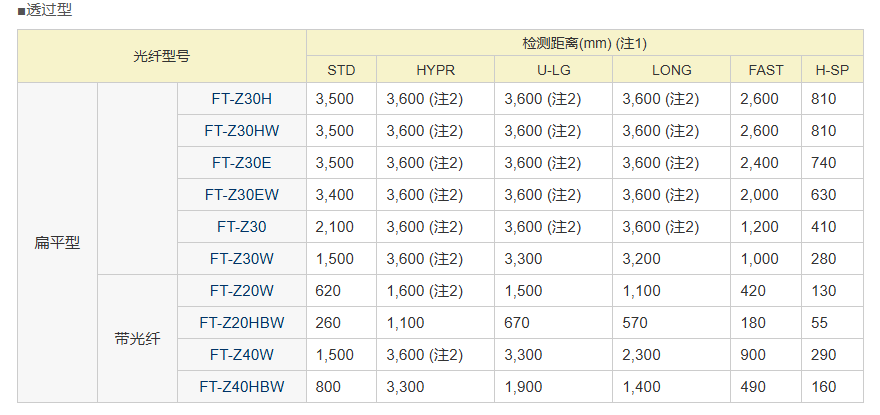

扁平型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

■反射型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。

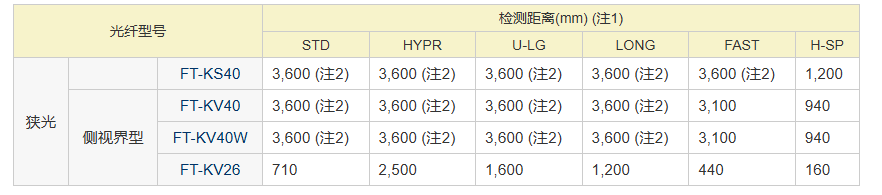

狭光

■透过型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

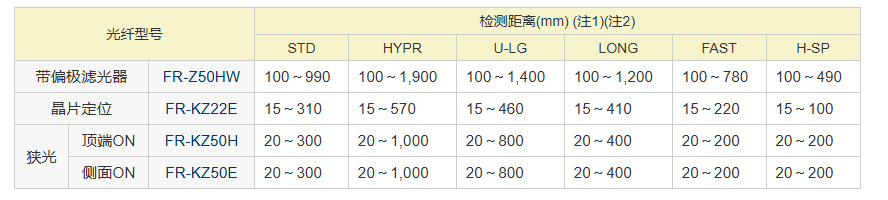

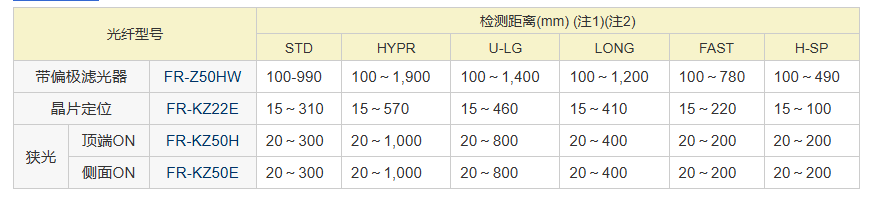

■回归反射型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离表示产品附带的反射镜的可设范围。检测物体的检测距离也可为反射镜可设范围以下。

■反射型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于狭光光纤的详细信息、请访问狭光光纤产品页面。

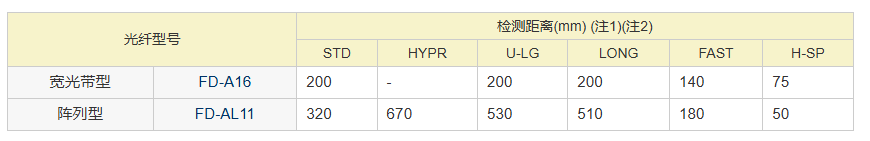

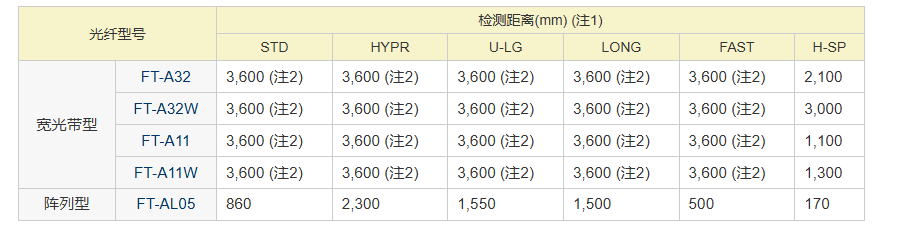

区域

■透过型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

■反射型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离是相对于标准检测物体(白色无光泽纸)的数值。

关于区域光纤的详细信息、请访问区域光纤产品页面。

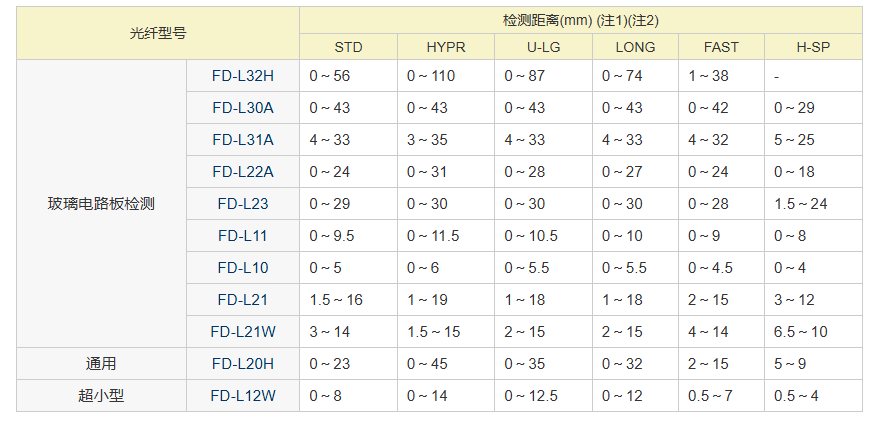

限定反射型

■反射型

(注1):	检测距离是相对于透明玻璃电路板100×100×t0.7mm(FD-L32H:相对于R端面、FD-L21及FD-L21W:相对于t2mm)[FD-L20H:相对于白色无光泽纸、FD-L10:相对于硅晶片100×100mm]的数值。
(注2):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。

关于限定反射型光纤的详细信息、请访问限定反射型光纤产品页面。

回归反射型

■回归反射型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离表示产品附带的反射镜的可设范围。检测物体的检测距离也可为反射镜可设范围以下。

关于回归反射型光纤的详细信息、请访问回归反射型光纤产品页面。

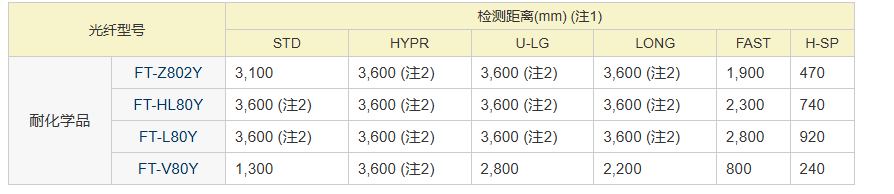

耐化学品

■透过型

、

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

关于耐化学品光纤的详细信息、请访问耐化学品光纤产品页面。

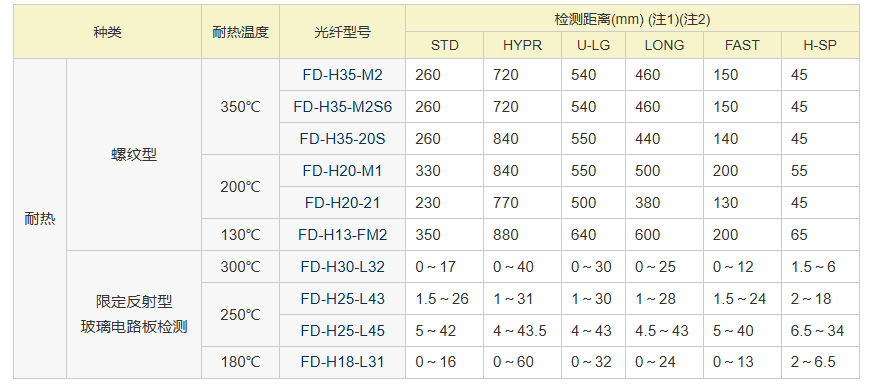

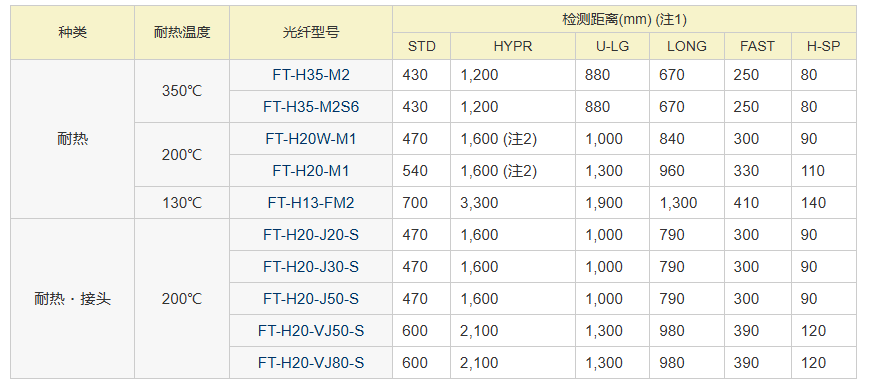

耐热

■透过型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	光纤长度将实际检测距离限制在一定范围内。

■反射型

(注1):	检测距离是相对于白色无光泽纸(FD-H30-L32、FD-H18-L31 ：相对于玻璃电路板50×50mm，FD-H25-L43、FD-H25-L45 ：相对于透明玻璃电路板100×100×t 0.7mm)的数值。
(注2):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。

关于耐热光纤的详细信息、请访问耐真空光纤产品页面。

单触式安装
耐真空

■透过型

(注2):	大气侧光纤FT-J9(另售)为自由裁切。自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。

■反射型

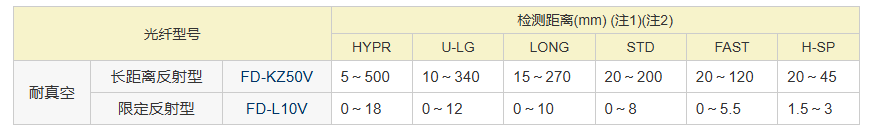

光纤型号			检测距离(mm) (注1)(注2)
			HYPR	U-LG	LONG	STD	FAST	H-SP
耐真空	长距离反射型	FD-KZ50V	5～500	10～340	15～270	20～200	20～120	20～45
	限定反射型	FD-L10V	0～18	0～12	0～10	0～8	0～5.5	1.5～3

(注1):	检测距离是指相对透明玻璃板100×100×t 0.7mm的数值。
(注2):	大气侧光纤FT-J9(另售)为自由裁切。自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。

关于单触式安装 耐真空光纤的详细信息、请访问单触式安装 耐真空光纤的产品页面。
请参考单触式安装 耐真空光纤的产品信息页面。

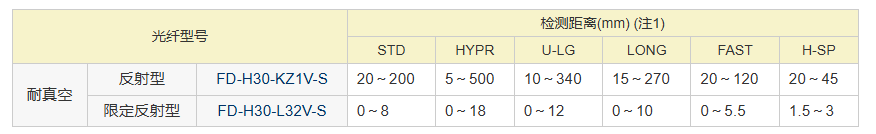

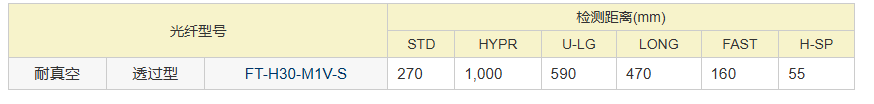

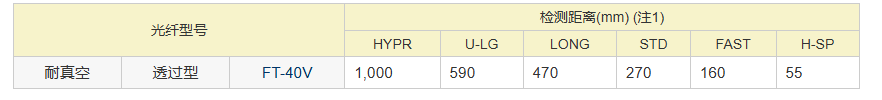

耐真空

■透过型

■反射型

(注1):	检测距离为相对于透明玻璃板100×100×t 0.7mm的数值。

关于耐真空光纤的详细信息、请访问耐真空光纤产品页面。

生产终止品

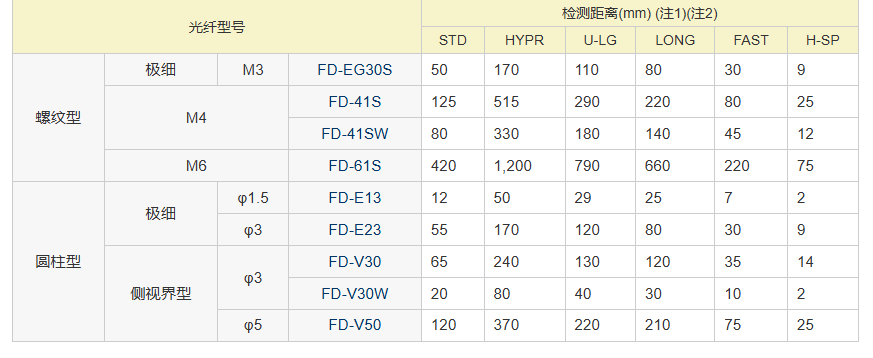

无金属



■透过型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。

■反射型

(注1):	自由裁切型的光纤，根据末端部分的处理检测距离最多会缩短20%，敬请注意。
(注2):	检测距离是相对于白色无光泽纸的数值。

关于无金属型光纤的详细信息、请访问耐真空光纤产品页面。

使用注意事项

使用注意事项



• 请勿将本产品作为保障人身安全的检测装置使用。
• 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI 以及IEC 等各国有关人身安全保障的法律和标准的产品。



配线



• 请务必在切断电源的状态下进行配线作业和安装作业。
• 外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
• 负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。
• 请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。
• 请确认电源的波动，以免电源输入超过额定范围。
• 使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
• 在本产品安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
• 电缆请务必使用单触式电缆(另售)。此外，延长电缆时，可通过截面积为0.3mm2以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。
• 请勿对电缆及光纤的引出部施加强行弯曲或拉曳等应力。
• 如果您需要符合 UL/c-UL认证，请使用符合 CLASS 2标准的电源装置。



其它



• 本产品为在工业环境下使用所开发，生产的产品。
• 较强的电磁场内，可能无法充分发挥性能。
• 反应时间设定的U-LG、HYPR与其它模式相比，灵敏度较高，因此容易受外来干扰的影响。请确认使用环境后再进行使用。
• 使用时，请避开电源接通时的过渡状态(H-SP、FAST、STD：0.5s、LONG、U-LG、HYPR：1s)。
• 请勿在室外使用。
• 请勿在蒸气、灰尘等较多的场所使用。
• 请勿使产品和稀释剂等有机溶剂或强酸、碱、油以及油脂直接接触。
• 不能在具有可燃性、爆炸性的气体环境中使用。
• 切勿对产品进行分解、擅自维修或改造。
• 本产品采用EEPROM。EEPROM有使用寿命，不可进行超过100万次以上的教导。
