Panasonic松下 EX-10 Ver.2 超薄型光电传感器 [放大器内置]
Panasonic松下 EX-10 Ver.2 超薄型光电传感器 [放大器内置] 基本信息 放大器内置 超小超薄型 CE : 符合指令(EX-15□/17□ 除外)UKCA : 符合指令(EX-15□/17□ 除外)UL : Recognition认证(一部分型号 除外) 2021年12月 符合ISO 13849-1(1类、PLc)。 ※ 请在「种类」页面选择合适的产品型号。 ※ 用于上述用途时，请务必阅读「使用注意事项」。 ※ 使用本产品时，请务必查看使用国家或地区的标准/规定。 ※ 如果您需要认证书或确认函，请联系各地营业分公司。 特点 ■版本升级的介绍从2010年10月生产的部分起，版本变更为2.0。 符合安全标准！ 作为符合安全标准的微型光电传感器，为了提高安全性，可进行加装或在极小的空间内安装。传感器单体符合类别ISO 13849-1※1符合(类别1、PLc)※2。与符合类别4、PLe的控制器组合使用，实现传感器的双重化※1 : 控制系统的安全相关部件 第1部分：设计的一般原则※2 : 2021年12月以后生产的产品开始符合标准。 ■3类、PLd构造示例 [使用 3 类 PLd 时的注意...
分类：
货号：
EX-10 Ver.2
描述
Panasonic松下 EX-10 Ver.2 超薄型光电传感器 [放大器内置]
基本信息
放大器内置 超小超薄型
|
![超薄型光电传感器 [放大器内置] EX-10](https://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ex-10/images/pic01.gif)
 |
 |
 |
CE : 符合指令(EX-15□/17□ 除外)
UKCA : 符合指令(EX-15□/17□ 除外)
UL : Recognition认证(一部分型号 除外)
2021年12月 符合ISO 13849-1(1类、PLc)。
| ※ | 请在「种类」页面选择合适的产品型号。 |
|---|---|
| ※ | 用于上述用途时，请务必阅读「使用注意事项」。 |
| ※ | 使用本产品时，请务必查看使用国家或地区的标准/规定。 |
| ※ | 如果您需要认证书或确认函，请联系各地营业分公司。 |
特点
■版本升级的介绍
从2010年10月生产的部分起，版本变更为2.0。
符合安全标准！
作为符合安全标准的微型光电传感器，为了提高安全性，可进行加装或在极小的空间内安装。
传感器单体符合类别ISO 13849-1※1符合(类别1、PLc)※2。
与符合类别4、PLe的控制器组合使用，实现传感器的双重化
※1 : 控制系统的安全相关部件 第1部分：设计的一般原则
※2 : 2021年12月以后生产的产品开始符合标准。
■3类、PLd构造示例
 |
[使用 3 类 PLd 时的注意事项]
|
■使用示例
 |
||||||
|
[使用条件]
※1～3全都适用！ ※在其他条件下也可以使用。 |
| ※ | 为安全用途而使用时、请务必阅读「使用注意事项」。 |
|---|
厚度3.5mm
|
W10×H14.5×D3.5mm(透过型，正面检测型)。 |
 |
可灵活安装
|
扩散反射型传感器是正面检测，由于薄，看上去可被直接粘合在安装基座上，透过型传感器可同时进行正面检测和侧面检测，并可灵活安装。 |
 |
无需狭缝罩即可缓和干扰可安装在窄间距内
|
无需狭缝罩，即可检测到ø0.5mm的微小
|
狭光束，可实现1m长距离检测
|
省电
|
EX-10系列与以往产品相比，最多可减少约35%的耗电量。可有效促进环保。 |
 |
高速反应0.5ms
|
适合检测小型零件和高速移动的物体。 |
 |
红色光线使对光容易
从投光器中发射出的红色LED光线，易于对齐检测头。
配备防变频光的电路
|
应对变频光等干扰光的能力显著增强。 |
 |
保护构造IP67
其保护构造达到IP67，即使在沾水的生产线上也可放心使用。另外，备有不易生锈的不锈钢制传感器安装支架。
注意：检测中沾水时，有时会检测水滴。
耐弯曲性提高 [EX-□-R]
备有耐弯曲性与以往型号相比大幅提高的耐弯曲电缆型。最适用于机器人手臂等的可动部。
可用M3螺丝安装
备有防腐蚀不锈钢安装支架。
|
MS-EX10-1[冷轧碳钢(SPCC)]和MS-EX10-11[不锈钢(SUS304)](正面检测型传感器的安装支架) |
 |
|
MS-EX10-2(SPCC)、MS-EX10-12(SUS304) |
 |
|
MS-EX10-3(SPCC)、MS-EX10-13(SUS304) |
 |
注意：狭光束型（EX-□S□）无法使用传感器安装支架MS-EX10-□。
最小检测物体φ1mm[EX-11(E)□、EX-15(E)□]
|
EX-11□ ，EX-11E□ ，EX-15和EX-15E都装有φ 1mm狭缝透光罩，可检测φ 1mm以上的物体。因此，适合于精确定位或小部件检测。 |
 |
背景限制[EX-14□]
|
・不受背景影响 |
 |
|
・可检测黑色物体 |
 |
长检测距离1m[EX-19□]
|
仅3.5mm的厚度可达到1m的检测距离，可用来检测更宽的IC盘。 |
 |
省资源
|
考虑环保因素，采用简单包装，从而减少了垃圾。另外，包装袋采用聚乙烯材质，焚烧后也不会产生有害气体。 |
 |
用途
|
|
|
|
|
|

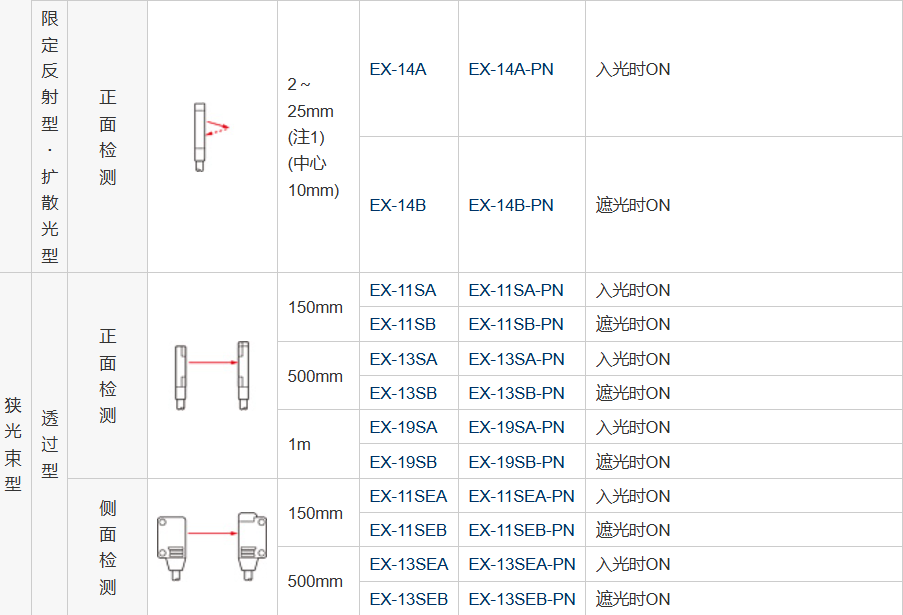

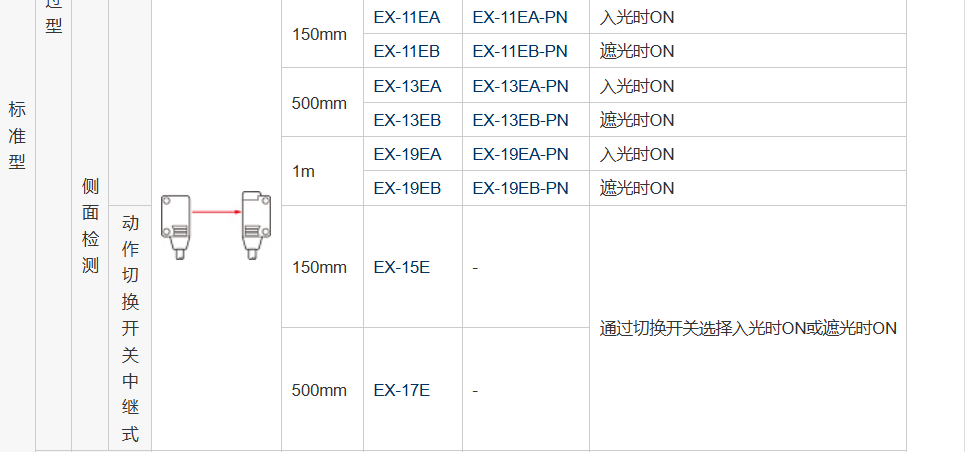

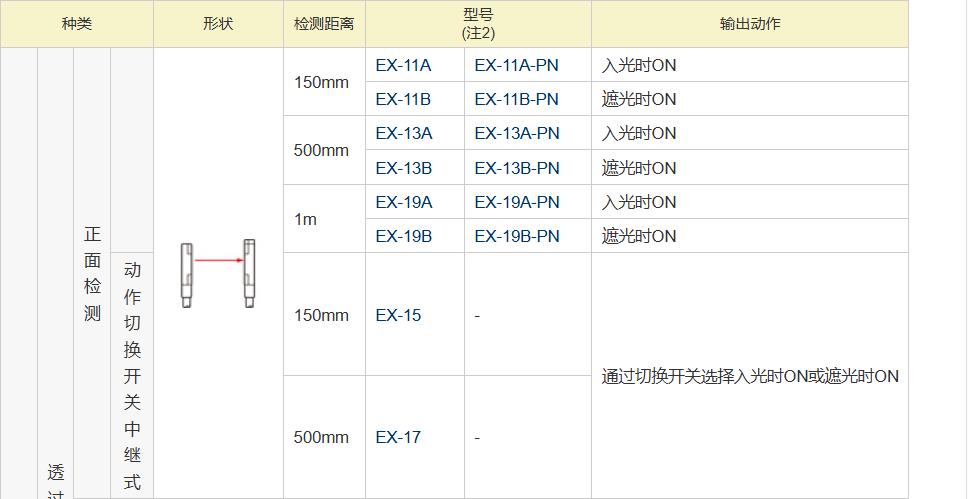

种类
| 注意 | ： | 由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请另行购买安装支架MS-EX10-□。但是、狭光束型（EX-□S□）无法使用传感器安装支架MS-EX10-□。 |
|---|
| (注1)： | 距离为100mm以上时，即使是镜面状物体也检测不到。(代表示例：镜面状物正对传感器。球状或弯曲背景可能被检测到，敬请注意。) |
|---|---|
| (注2)： | 透过型的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。 (例)EX-11A的投光器：EX-11P、EX-11A的受光器：EX-11AD |
耐弯曲电缆型
NPN输出型中备有耐弯曲电缆型。(狭光束型EX-□S□和动作切换开关中继式EX-15□/17□除外)
请在型号末尾加注“-R”进行订购。
(例)EX-11A的耐弯曲电缆型为“EX-11A-R”
| 标准型 | 耐弯曲电缆型 |
|---|---|
| EX-11A | EX-11A-R |
| EX-11B | EX-11B-R |
| EX-13A | EX-13A-R |
| EX-13B | EX-13B-R |
| EX-19A | EX-19A-R |
| EX-19B | EX-19B-R |
| EX-11EA | EX-11EA-R |
| EX-11EB | EX-11EB-R |
| EX-13EA | EX-13EA-R |
| EX-13EB | EX-13EB-R |
| EX-19EA | EX-19EA-R |
| EX-19EB | EX-19EB-R |
| EX-14A | EX-14A-R |
| EX-14B | EX-14B-R |

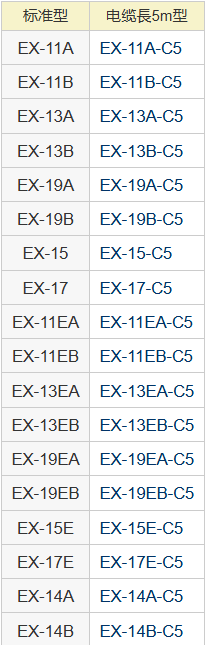

5m电缆长度型
NPN输出型中备有5m电缆长度型(标准长度为2m)。(狭光束型EX-□S□和耐弯曲电缆型除外)
请在型号末尾加注“-C5”进行订购。
(例)EX-11A的5m电缆长度型为“EX-11A-C5”

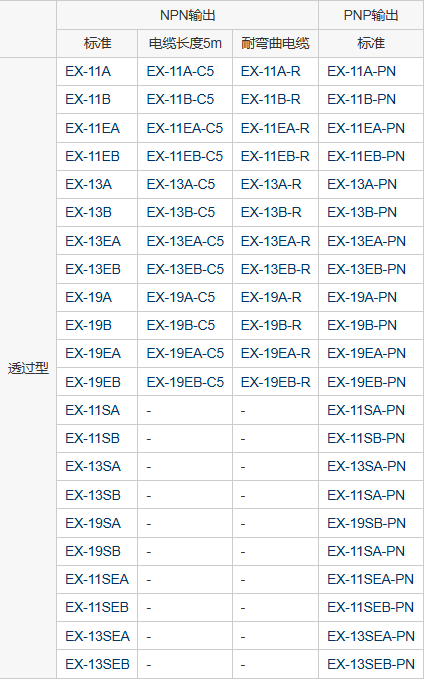

符合ISO 13849-1 1类、PLc产品型号一览表
| (注1): | 从2021年12月以后生产的产品开始符合标准。订购符合安全标准的产品时，请下单Lot No.“1L1”(前三位)以后编号的产品。 |
|---|---|
| (注2): | EX-15 / 17 不兼容。 |
可选件
注意：狭光束型（EX-□S□）无法使用传感器安装支架MS-EX10-□。
| 品名 | 型号 | 内容 | |
|---|---|---|---|
| 传感器安装支架 | MS-EX10-1 | 正面检测型专用安装支架(SPCC) (透过型传感器需2个支架) |
|
| MS-EX10-2 | 侧面检测型专用安装支架(SPCC) (透过型传感器需2个支架) |
||
| MS-EX10-3 | L型安装支架(SPCC) (透过型传感器需2个支架。) |
||
| MS-EX10-11 | 正面检测型专用安装支架(SUS304) (透过型传感器需2个支架。) |
||
| MS-EX10-12 | 侧面检测型专用安装支架(SUS304) (透过型传感器需2个支架) |
||
| MS-EX10-13 | L型安装支架(SUS304) (透过型传感器需2个支架。) |
||
| 狭缝透光罩 | (狭缝透光罩尺寸øOS-EX10-12 1.2mm) |
单侧安装时 | ・检测距离： 600mm[EX-19□] 250mm[EX-13□、EX-17□] ・最小检测物体：ø2mm |
| 双侧安装时 | ・检测距离： 400mm[EX-19□] 200mm[EX-13□、EX-17□] ・最小检测物体：ø1.2mm |
||
| OS-EX10-15 (狭缝透光罩尺寸ø1.5mm) |
单侧安装时 | ・检测距离： 800mm[EX-19□] 350mm[EX-13□] ・最小检测物体：ø2mm |
|
| 双侧安装时 | ・检测距离： 500mm[EX-19□] 300mm[EX-13□] ・最小检测物体：ø1.5mm |
||
| OS-EX10E-12 (狭缝透光罩尺寸ø1.2mm) |
单侧安装时 | ・检测距离： 400mm[EX-19E□](注1) 250mm[EX-13E□、EX-17E□] ・最小检测物体：ø2mm |
|
| 双侧安装时 | ・检测距离： 200mm[EX-13E□、EX-17E□] ・最小检测物体：ø1.2mm |
||
| 安装螺丝组件 | MS-M2 | 安装用M2螺丝（长10mm）(一组50个)。 带弹簧垫圈，可牢牢固定。 |
|
| (注1)： | 狭光束型（EX-□S□）无法使用传感器安装支架MS-EX10-□。 |
|---|---|
| (注2)： | EX-19E□由于其投光器中内置了φ1mm的夹缝，请务必安装到受光器上。 |
传感器安装支架
|
|
|
|||||||||
|
|
|
|||||||||
狭缝透光罩
|
|
|
|||||||||
生产终止品
| 生产终止品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 传感器检查器 CHX-SC2(已停产) | 订货产品号： CHX-SC2 型号： CHX-SC2 |
2024年3月29日 |  |
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
规格
透过型
| 种类 | 透过型 | ||||||
|---|---|---|---|---|---|---|---|
| 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | ||
| 型 号 (注2) |
入光时ON | EX-11A (-PN) |
EX-11EA (-PN) |
EX-13A (-PN) |
EX-13EA (-PN) |
EX-19A (-PN) |
EX-19EA (-PN) |
| 非入光时ON | EX-11B (-PN) |
EX-11EB (-PN) |
EX-13B (-PN) |
EX-13EB (-PN) |
EX-19B (-PN) |
EX-19EB (-PN) |
|
| 符合标准 | ・EMC指令：EN60947-5-2 ・RoHS指令 ・ISO13849-1 (1类，PLc)(注3) |
||||||
| 认证 | UL认证 (注4) | ||||||
| 检测距离 | 150mm | 500mm | 1m | ||||
| 最小检测 物体 |
φ1mm不透明体 (完全遮光物体) (投光器和受光器之间 的设定距离150mm) |
φ2mm不透明体 (完全遮光物体) (投光器和受光器之间 的设定距离500mm) |
φ2mm不透明体 (完全遮光物体) (投光器和受光器之间 的设定距离1m) |
||||
| 应差 | - | ||||||
| 重复精度 (垂直于检测轴) |
0.05mm以下 | ||||||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||||||
| 消耗电流 | 投光器：10mA以下、受光器：10mA以下 | ||||||
| 输出 | <NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流50mA) 1V以下(流入电流16mA) <PNP输出型> PNP开路集电极晶体管 ・最大流出电流：50mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(流出电流50mA) 1V以下(流出电流16mA) |
||||||
| 短路保护 | 配备 | ||||||
| 反应时间 | 0.5ms以下 | ||||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||||
| 入光指示灯 | - | ||||||
| 稳定指示灯 | 绿色LED (稳定入光时、稳定非入光时亮起) |
||||||
| 环 境 性 能 |
保护构造 | IP67(IEC) | |||||
| 使用环境温度 | -25〜+55℃(注意不可结露、结冰)、保存时：-30〜+70℃ | ||||||
| 使用环境湿度 | 35〜85%RH、保存时：35〜85%RH | ||||||
| 使用环境照度 | 白炽灯：受光面照明度3,000R以下 | ||||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||||
| 耐振动 | 频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||||
| 耐冲击 | 加速度 500m/s2(约50G) XYZ各方向3次 | ||||||
| 投光元件 | 红色LED(投光波峰波长：680nm、调制式) | ||||||
| 材质 | 外壳：聚芳酯、透镜：聚芳酯 | ||||||
| 电缆(注5) | 0.1mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m | ||||||
| 电缆延长 | 0.3mm2 以上的电缆全长可延长至50m(透过型：投光器和受光器各1根)(注6) | ||||||
| 重量 | 本体重量：投光器和受光器各约20g，包装重量：约50g | ||||||
| 附件 | 安装螺丝：1套 | ||||||
| (注1): | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2): | 型号末尾加注"-PN"的机型为PNP输出型。 |
| (注3): | 2021年12月以后生产的产品开始符合标准。 |
| (注4): | 不包括电缆5m型。（EX-19E□-C5包含在认证对象中。） |
| (注5): | 耐弯曲电缆型(型号末尾加注"-R"的机型)附带0.1mm23芯(透过型投光器：2芯)耐弯曲性橡皮电缆，长2m。 |
| (注6): | 为安全使用，总长度应小于30m。 |
限定反射型(扩散光型)
| 种类 | 限反射型 (扩散光型) |
|
|---|---|---|
| 正面检测 | ||
| 型 号 (注2) |
入光时ON | EX-14A(-PN) |
| 非入光时ON | EX-14B(-PN) | |
| 符合标准 | ・EMC指令：EN60947-5-2 ・RoHS指令 ・ISO13849-1 (1类，PLc)(注3) |
|
| 认证 | UL认证 (注4) | |
| 检测距离 | 2〜25mm(注5) (中心10mm) |
|
| 最小检测 物体 |
φ0.1mm铜线 (设定距离10mm) |
|
| 应差 | 动作距离15%以下(注5) | |
| 重复精度 (垂直于检测轴) |
0.1mm以下 | |
| 电源电压 | 12〜24V DC±10% 脉冲P-P10%以下 | |
| 消耗电流 | 13mA以下 | |
| 输出 | <NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流50mA) 1V以下(流入电流16mA) <PNP输出型> PNP开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(流出电流50mA) 1V以下(流出电流16mA) |
|
| 短路保护 | 配备 | |
| 反应时间 | 0.5ms以下 | |
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | |
| 入光指示灯 | - | |
| 稳定指示灯 | 绿色LED (稳定入光时、稳定非入光时亮起) |
|
| 环 境 性 能 |
保护构造 | IP67(IEC) |
| 使用环境温度 | -25〜+55℃(注意不可结露、结冰)、保存时：-30〜+70℃ | |
| 使用环境湿度 | 35〜85%RH、保存时：35〜85%RH | |
| 使用环境照度 | 白炽灯：受光面照明度3,000R以下 | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | |
| 耐冲击 | 耐久500m/s2(约50G) XYZ各方向3次 | |
| 投光元件 | 红色LED(投光波峰波长：680nm、调制式) | |
| 材质 | 外壳：聚芳酯、 透镜：聚芳酯 |
|
| 电缆(注6) | 0.1mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m | |
| 电缆延长 | 0.3mm2 以上的电缆全长可延长至50m(透过型：投光器和受光器各1根)(注7) | |
| 重量 | 本体重量：约20g 包装重量：约40g |
|
| 附件 | 安装螺丝：1套 | |
| (注1): | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2): | 型号末尾加注"-PN"的机型为PNP输出型。 |
| (注3): | 2021年12月以后生产的产品开始符合标准。 |
| (注4): | 不包括电缆 5m 型。 |
| (注5): | 限定反射型传感器的检测距离与应差是相对于白色无光泽纸(50×50mm)的数值。 |
| (注6): | 耐弯曲电缆型(型号末尾加注"-R"的机型)附带0.1mm23芯(透过型投光器：2芯)耐弯曲性橡皮电缆，长2m。 |
| (注7): | 为安全使用，总长度应小于30m。 |
透过型·动作切换开关中继式
| 种类 | 透过型·动作切换开关中继式 | ||||
|---|---|---|---|---|---|
| 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | ||
| 型 号 |
入光时ON | EX-15 (注2) |
EX-15E (注2) |
EX-17 (注2) |
EX-17E (注2) |
| 非入光时ON | |||||
| 符合标准 | RoHS指令 | ||||
| 认证 | UL认证(注3) | ||||
| 检测距离 | 150mm | 500mm | |||
| 最小检测 物体 |
φ1mm不透明体 (完全遮光物体) (投光器和受光器之间的设定距离 150mm) |
φ2mm不透明体 (完全遮光物体) (投光器和受光器之间的设定距离 500mm) |
|||
| 应差 | - | ||||
| 重复精度 (垂直于检测轴) |
0.05mm以下 | ||||
| 电源电压 | 12〜24V DC±10% 脉冲P-P10%以下 | ||||
| 消耗电流 | 25mA以下 | ||||
| 输出 | NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下 (输出和0V之间) ・剩余电压：2V以下(流入电流100mA) 1V以下(流入电流16mA) |
||||
| 短路保护 | 配备 | ||||
| 反应时间 | 0.5ms以下 | ||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) 位于分叉器上 |
||||
| 入光指示灯 | 橙色LED(入光时亮起) 位于传感器部(受光器) |
||||
| 稳定指示灯 | 绿色LED (稳定入光时、稳定遮光时亮起) 位于传感器部(受光器) |
||||
| 环 境 性 能 |
保护构造 | IP67(IEC) | |||
| 使用环境温度 | -25〜+55℃(注意不可结露、结冰) 保存时：-30〜+70℃ |
||||
| 使用环境湿度 | 35〜85%RH、保存时：35〜85%RH | ||||
| 使用环境照度 | 白炽灯：受光面照明度3,000R以下 | ||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||||
| 耐振动 | 频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
| 耐冲击 | 耐久500m/s2(约50G) XYZ各方向3次 | ||||
| 投光元件 | 红色LED(投光波峰波长：680nm、调制式) | ||||
| 材质 | 外壳：聚芳酯、 透镜：聚芳酯、 分叉器：聚芳酯 |
||||
| 电缆 | 0.2mm2 3芯橡皮电缆，长2m (不包括分叉器)(传感器和分叉器之间为0.5m) |
||||
| 电缆延长 | 0.3mm2 0.3mm2以上的电缆全长可延长至100m | ||||
| 重量 | 本体重量：各约55g 包装重量：约80g |
||||
| 附件 | 安装螺丝：1套 调整螺丝刀：1个 |
||||
| (注1): | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2): | 可通过切换开关选择入光时ON或遮光时ON。 |
| (注3): | 不包括电缆5m型。 |
透过型・狭光束型
| 种类 | 透过型 | |||||
|---|---|---|---|---|---|---|
| 正面检测 | 侧面检测 | 正面检测 | 侧面检测 | 正面检测 | ||
| 型 号 (注2) |
入光时ON | EX-11SA (-PN) |
EX-11SEA (-PN) |
EX-13SA (-PN) |
EX-13SEA (-PN) |
EX-19SA (-PN) |
| 非入光时ON | EX-11SB (-PN) |
EX-11SEB (-PN) |
EX-13SB (-PN) |
EX-13SEB (-PN) |
EX-19SB (-PN) |
|
| 符合标准 | ・EMC指令：EN60947-5-2 ・RoHS指令 ・ISO13849-1 (1类，PLc)(注3) |
|||||
| 认证 | UL认证 | |||||
| 检测距离 | 150mm | 500mm | 1m | |||
| 最小检测 物体 |
φ0.5mm不透明体 (完全遮光物体) (注4) |
φ1.0mm不透明体 (完全遮光物体) (注4) |
φ2.0mm不透明体 (完全遮光物体) (注4) |
|||
| 应差 | - | |||||
| 重复精度 (垂直于检测轴) |
0.05mm以下 | |||||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | |||||
| 消耗电流 | 投光器：10mA以下、受光器：10mA以下 | |||||
| 输出 | <NPN输出型> NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流50mA) 1V以下(流入电流16mA) <PNP输出型> PNP开路集电极晶体管 ・最大流出电流：50mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(流出电流50mA) 1V以下(流出电流16mA) |
|||||
| 短路保护 | 配备 | |||||
| 反应时间 | 0.5ms以下 | |||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | |||||
| 入光指示灯 | - | |||||
| 稳定指示灯 | 绿色LED (稳定入光时、稳定非入光时亮起) |
|||||
| 环 境 性 能 |
保护构造 | IP67(IEC) | ||||
| 使用环境温度 | -25〜+55℃(注意不可结露、结冰)、保存时：-30〜+70℃ | |||||
| 使用环境湿度 | 35〜85%RH、保存时：35〜85%RH | |||||
| 使用环境照度 | 白炽灯：受光面照明度3,000R以下 | |||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |||||
| 耐振动 | 频率10～500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | |||||
| 耐冲击 | 加速度 500m/s2(约50G) XYZ各方向3次 | |||||
| 投光元件 | 红色LED(投光波峰波长：680nm、调制式) | |||||
| 材质 | 外壳：聚芳酯、透镜：聚芳酯 | |||||
| 电缆 | 0.1mm2 3芯(透过型投光器：2芯)橡皮电缆，长2m | |||||
| 电缆延长 | 0.3mm2 以上的电缆全长可延长至50m(透过型：投光器和受光器各1根)(注5) | |||||
| 重量 | 本体重量：投光器和受光器各约20g，包装重量：约50g | |||||
| 附件 | 安装螺丝：1套 | |||||
不能使用标准光束型所附带的传感器安装支架MS-EX10-□，敬请注意。
| (注1): | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2): | 型号末尾加注"-PN"的机型为PNP输出型。 |
| (注3): | 2021年12月以后生产的产品开始符合标准。 |
| (注4): | 该值是将受光器设置距离设置为最大检测距离时的值。 |
| (注5): | 为安全使用，总长度应小于30m。 |
尺寸图
- 单位mm
EX-11□ EX-11S□
EX-13□ EX-13S□
EX-19□ EX-19S□
传感器
|
|
EX-11E□ EX-11SE□
EX-13E□ EX-13SE□
EX-19E□
传感器
|
|
EX-15
EX-17
传感器
|
EX-15E
EX-17E
|
EX-14A□
EX-14B□
|
MS-EX10-1
|
|
MS-EX10-2
传感器安装支架(另售)
|
|
MS-EX10-3
|
|
MS-EX10-11
|
|
MS-EX10-12
|
|
MS-EX10-13
|
|
回路・连接
EX-11□ EX-11S□ EX-13□ EX-13S□ EX-19□ EX-19S□ EX-14□
NPN输出型
|
| （注1）： | 透过型传感器的投光器不配备输出。 |
|---|
| 符号･･･ | D1: 电源逆接保护用二极管 D2: 输出逆接保护用二极管 ZD: 电涌电压吸收用齐纳二极管 Tr : NPN输出晶体管 |
|---|
|
| （注1）： | 透过型传感器的投光器不配备黑色导线。 |
|---|
EX-11□-PN EX-11S□-PN EX-13□-PN EX-13S□-PN
EX-19□-PN EX-19S□-PN EX-14□-PN
PNP输出型
|
| （注1）： | 透过型传感器的投光器不配备输出。 |
|---|
| 符号･･･ | D1: 电源逆接保护用二极管 D2: 输出逆接保护用二极管 ZD: 电涌电压吸收用齐纳二极管 Tr : PNP输出晶体管 |
|---|
|
| （注1）： | 透过型传感器的投光器不配备黑色导线。 |
|---|
EX-15□ EX-15E□ EX-17□ EX-17E□
NPN输出型
|
| 符号･･･ | D1: 电源逆接保护用二极管 D2: 输出逆接保护用二极管 ZD: 电涌电压吸收用齐纳二极管 Tr : PNP输出晶体管 |
|---|
|
检测特性
(代表示例)
EX-11□ EX-11E□ EX-15□ EX-15E□
透过型
|
|
| ※ | 侧面检测型(EX-□E□-PN)的光学特性 根据侧面检测型的光学特性，按照下图使光轴交叉而安装多个传感器时，可能影响检测，敬请注意。 |
|---|
|
|
EX-13□ EX-13E□ EX-17□ EX-17E□
透过型
|
|
|
|
EX-19□
透过型
|
|
|
|
EX-19E□
透过型
|
EX-11S□ / EX-11SE□
|
EX-13S□ / EX-13SE□
|
EX-19S□
|
EX-14□
限定反射型
检测区域特性
|
|
|
|
使用注意事项
- 请勿将本产品用于直接检测人体。 如果使用，有死亡或重伤的风险。
- 请勿将 EX-15 □ / EX-17 □用于人体的直接检测和间接保护。 如果使用，有死亡或重伤的风险。
- 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。
- 本产品检测物体，不具备以防止事故等确保安全为目的的控制功能。
- 本产品符合国际标准ISO 13849-1（1类, PLc），可作为检测器对人体进行间接保护。 （EX-15□/EX-17□除外）
- 将本产品用作安全系统的一部分时，请参阅总结安全注意事项的“EX-10 系列用户手册”。 《EX-10 系列用户手册》解释说，将其作为安全系统的一部分使用时，请务必遵守，以免造成人身伤害和财产损失。 请从以下网站下载“EX-10 系列用户手册”。
-
安装
- 安装在钻孔上（单位：mm）
紧固扭矩应在0.2N·m以下。
- 使用附带的螺丝和螺母（单位：mm）
紧固扭矩应在0.2N·m以下。
工作模式开关 [仅适用于EX-15□、EX-15E□、EX-17□和EX-17E□]
开关位置 内 容
将动作切换开关顺时针旋转到底时(L侧)，设定为入光时ON模式。
将动作切换开关逆时针旋转到底时(D侧)，设定为遮光时ON模式。 其它
- 本产品为在工业环境下使用所开发，生产的产品。
- 请勿在室外使用。
- 使用时，请避开电源接通时的过渡状态(50ms)。
- 使电缆过度弯曲或施加拉伸应力时，内部导线可能会发生断线，敬请注意。
手机/微信：13242449659电话：0755-89355351 QQ：842471885 邮箱：842471885@qq.com
