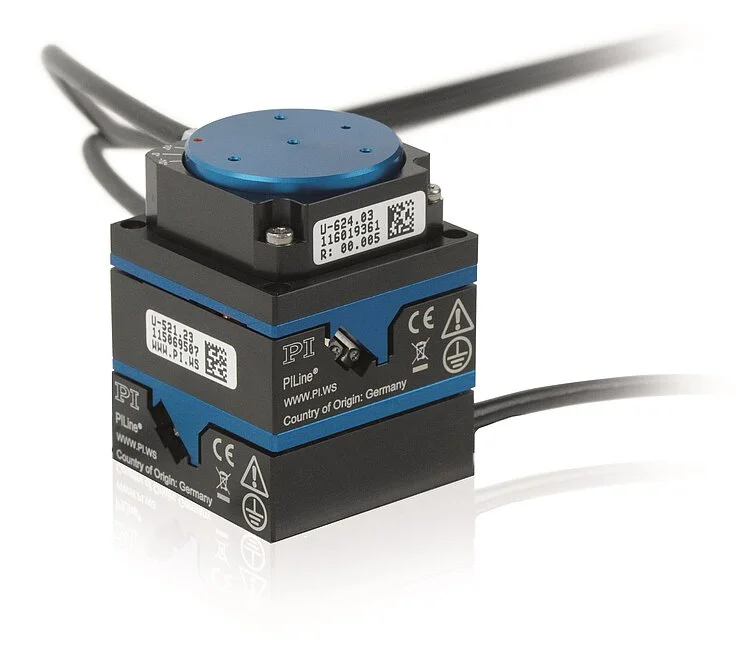

PI普爱 U-521 PILine® 线性平台
PI普爱 U-521 PILine® 线性平台
带超声波压电电机的紧凑型线性平台
快速、精确地定位小负载：速度达 200 mm/s，最小增量运动达 0.3 μm
节省空间：仅 35 mm 宽 15 mm 高
关闭时自锁：节省能源并减少热量的产生
沉默
可根据要求提供定制版本
精密级线性定位平台
PILine® 平台特别适用于需要快速精确定位的应用。关闭时，自锁驱动器可保持载物台位置的机械稳定。因此，能耗和热量产生大大降低。电池供电或热敏的低占空比应用受益于这些特性。轴的位置由编码器测量，光学参考开关可实现可靠的可重复运动。压电电机驱动原理及其电气作成本低廉，可以定制。
PILine® 超声波压电电机
PILine® 超声波压电电机的一个组成部分是压电陶瓷促动器，它通过耦合元件预紧在可移动的导向转轮上。压电陶瓷促动器被 100 至 200 kHz 之间的高频交流电压激发到超声波振荡。促动器的变形导致耦合元件相对于转轮的周期性对角线运动。创建的馈送每个周期为几纳米;高频导致高速。压电陶瓷促动器预紧在转轮上，确保驱动器在静止和关闭时自锁。
使用增量式线性编码器进行高精度位置测量
非接触式光栅直接在平台上以最高精度测量位置。非线性、机械间隙或弹性变形对测量没有影响。
应用领域
显微作、自动化、生物技术、样品作、样品定位、空间有限的应用、10-6 hPa 的真空应用（可选）。
Specifications
| Motion | U-521.23 | U-521.23V | U-521.24 | Tolerance |
|---|---|---|---|---|
| Active axes | X | X | X | |
| Travel range in X | 18 mm | 18 mm | 18 mm | |
| Maximum velocity in X | 200 mm/s | 200 mm/s | 200 mm/s | |
| Linearity error | 8 µm | 8 µm | 4 µm | |
| Pitch (Rotational crosstalk in θY with motion in X) | ± 300 µrad | ± 300 µrad | ± 300 µrad | typ. |
| Yaw (Rotational crosstalk in θZ with motion in X) | ± 300 µrad | ± 300 µrad | ± 300 µrad | typ. |
| Positioning | U-521.23 | U-521.23V | U-521.24 | Tolerance |
| Minimum incremental motion in X | 2 µm | 2 µm | 0.3 µm | typ. |
| Bidirectional repeatability in X | 4 µm | 4 µm | 0.4 µm | typ. |
| Reference switch | Optical | Optical | Optical | |
| Integrated sensor | Incremental linear encoder | Incremental linear encoder | Incremental linear encoder | |
| System resolution in X | 400 nm | 400 nm | 100 nm | |
| Sensor resolution | 400 nm | 400 nm | 100 nm | |
| Drive Properties | U-521.23 | U-521.23V | U-521.24 | Tolerance |
| Drive type | PILine® piezo motor, performance class 1 | PILine® piezo motor, performance class 1 | PILine® piezo motor, performance class 1 | |
| Drive force in X | 2 N | 2 N | 2 N | typ. |
| Mechanical Properties | U-521.23 | U-521.23V | U-521.24 | Tolerance |
| Permissible push force in Z | 2 N | 2 N | 2 N | max. |
| Permissible pull force in Z | 2 N | 2 N | 2 N | max. |
| Holding force in X, passive | 2 N | 2 N | 2 N | min. |
| Guide | Ball guide | Ball guide | Ball guide | |
| Overall mass | 160 g | 160 g | 160 g | |
| Mass without cable | 40 g | 40 g | 40 g | |
| Material |
Aluminum, anodized |
Aluminum, uncoated |
Aluminum, anodized |
|
| Miscellaneous | U-521.23 | U-521.23V | U-521.24 | Tolerance |
| Operating temperature range | 0 to 40 °C | 0 to 40 °C | 0 to 40 °C | |
| Connector | D-sub 15-pin (m) | D-sub 15-pin (m) | D-sub 15-pin (m) | |
| Cable length | 1.5 m | 1 m | 1.5 m | |
| Recommended controllers / drivers |
C-867.1U, C-877.1U11, C-867.10C885, C-867.2U2 |
C-867.1U, C-877.1U11, C-867.10C885, C-867.2U2 |
C-867.1U, C-877.1U11, C-867.10C885, C-867.2U2 |
|
| Vacuum class | 10⁻⁶ hPa |
线性误差：在整个行程范围内。
电缆长度：
电缆长度为 1.5 m 时的公差：200 mm / -0 mm
电缆长度为 1.0 m 时的公差：50 mm / -0 mm
规格由 C-867.1U 控制器决定。
