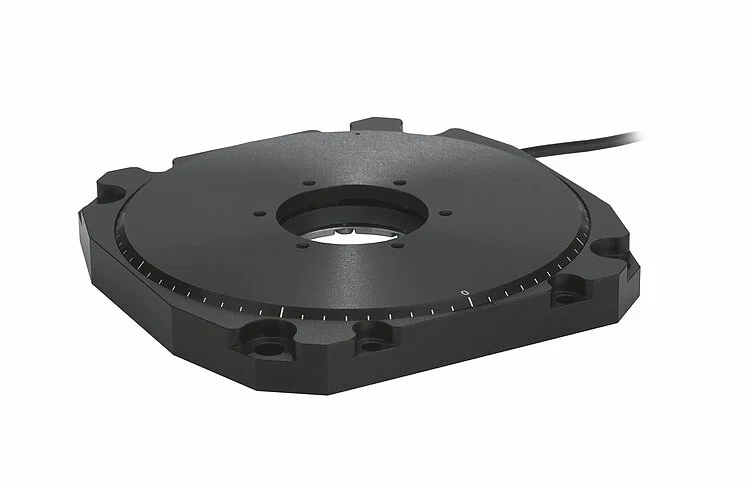

PI普爱 U-651.04 采用低台面设计的旋转平台
PI普爱 U-651.04 采用低台面设计的旋转平台
快速 PILine® 直接驱动和中央开启
外形扁平，仅 14 mm
快速、精确地定位较大的负载
无限旋转范围 >360°
在两个旋转方向上将扭矩驱动至 0.3 Nm
关闭时自锁：节省能源并减少热量产生
中心孔径，适用于更多应用领域
产品描述
精密级旋转平台
PILine® 平台特别适用于需要快速精确定位的应用。关闭时，自锁驱动器可保持载物台位置的机械稳定。因此，能耗和热量产生大大降低。电池供电或热敏的低占空比应用受益于这些特性。轴的位置由编码器测量，光学参考开关可实现可靠的可重复运动。压电电机驱动原理及其电气作成本低廉，可以定制。
PILine® 超声波压电电机
PILine® 超声波压电电机的一个组成部分是压电陶瓷促动器，它通过耦合元件预紧在可移动的导向转轮上。压电陶瓷促动器被 100 至 200 kHz 之间的高频交流电压激发到超声波振荡。促动器的变形导致耦合元件相对于转轮的周期性对角线运动。创建的馈送每个周期为几纳米;高频导致高速。压电陶瓷促动器预紧在转轮上，确保驱动器在静止和关闭时自锁。
使用增量编码器进行高精度位置测量
非接触式光栅直接在平台上以最高精度测量位置。非线性、机械间隙或弹性变形对测量没有影响。
交叉滚柱导轨
使用交叉滚柱导轨时，滚珠导轨中滚珠的点接触被硬化滚子的线接触所取代。因此，它们要硬得多，需要的预紧力也更小，从而减少摩擦，实现更平稳的运行。交叉滚柱导轨还以高导向精度和负载能力而著称。力导向滚动体保持架可防止保持架蠕变。
应用领域
显微作、自动化、生物技术、样品作、样品定位、光学计量。
Specifications
| Motion | U-651.03 | U-651.04 | Tolerance |
|---|---|---|---|
| Active axes | θZ | θZ | |
| Rotation range in θZ | > 360 ° | > 360 ° | |
| Maximum angular velocity in θZ | 540 °/s | 540 °/s | |
| Positioning | U-651.03 | U-651.04 | Tolerance |
| Minimum incremental motion in θZ | 27 µrad | 12 µrad | typ. |
| Bidirectional repeatability in θZ | 108 µrad | 48 µrad | typ. |
| Reference switch | Optical | Optical | |
| Integrated sensor | Incremental angle-measuring system | Incremental angle-measuring system | |
| Sensor resolution, rotational | 9 µrad | 4 µrad | |
| Drive Properties | U-651.03 | U-651.04 | Tolerance |
| Drive type | PILine® piezo motor, performance class 2 | PILine® piezo motor, performance class 2 | |
| Drive torque clockwise in θZ | 0.3 N·m | 0.3 N·m | max. |
| Drive torque counterclockwise in θZ | 0.3 N·m | 0.3 N·m | max. |
| Mechanical Properties | U-651.03 | U-651.04 | Tolerance |
| Permissible push force in Z | 20 N | 20 N | max. |
| Holding torque in θZ, passive | 0.3 N·m | 0.3 N·m | min. |
| Bearing type | Crossed roller bearings | Crossed roller bearings | |
| Overall mass | 500 g | 500 g | ±5 % |
| Material |
Anodized aluminum |
Anodized aluminum |
|
| Miscellaneous | U-651.03 | U-651.04 | Tolerance |
| Operating temperature range | 0 to 40 °C | 0 to 40 °C | |
| Connector | D-sub 15-pin (m) | D-sub 15-pin (m) | |
| Cable length | 1.5 m | 1.5 m | |
| Recommended controllers / drivers |
C-867.1U, C-867.10C885, C-867.2U2 |
C-867.1U, C-867.10C885, C-867.2U2 |
电缆长度：
电缆长度为 1.5 m 时的公差：200 mm / -0 mm
