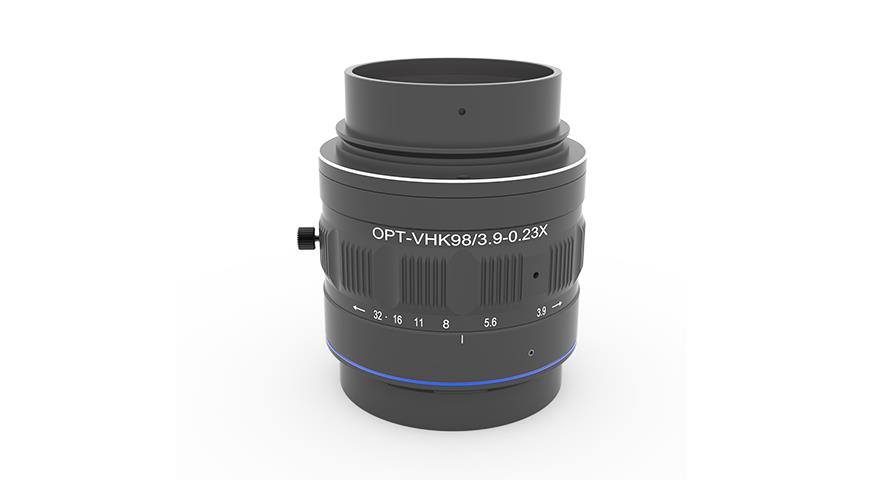

OPT奥普特 OPT-VHK98/3.9-0.23X Hawk系列线扫镜头
OPT奥普特 OPT-VHK98/3.9-0.23X Hawk系列线扫镜头 Hawk系列线扫镜头 产品特点: ◆高分辨率 高分辨率光学设计，靶面大小为∅63mm注1，可兼容3.5 μm(16K)、5 μm(12K)、7 μm(8K)线阵相机。 ◆低畸变 总体畸变＜0.22%注2，最小畸变可达0.005%。 ◆高均匀性 相对照度高，全视场内可获得整体均匀、清晰的图像。 ◆放大倍率 放大倍率最低至0.02X，最高可达2.1X。 注1：OPT-VHK116/8.6-2.0X最大靶面可达到126 mm。 OPT-MHK40/4.2-0.10X最大靶面可达到Φ58 mm 注2：主放大倍率畸变。 型号说明: 性能规格 实拍解析度对比： 普通镜头拍图 Hawk镜头拍图 应用案例 FPC定位切割 手机盖板膜孔检测 圆柱电容表面缺陷检测 PCB板一维码识别 OPT-VHK98/3.9-0.23X 产品特点: ◆高分辨率 高分辨率光学设计，靶面大小为∅63mm注1，可兼容3.5 μm(16K)、5 μm(12K)、7 μm(8K)线阵相机。 ◆低畸变 总体畸变＜0.22%注2，...
分类：
货号：
OPT-VHK98/3.9-0.23X
描述
OPT奥普特 OPT-VHK98/3.9-0.23X Hawk系列线扫镜头
Hawk系列线扫镜头
产品特点:
◆高分辨率
高分辨率光学设计，靶面大小为∅63mm注1，可兼容3.5 μm(16K)、5 μm(12K)、7 μm(8K)线阵相机。
◆低畸变
总体畸变＜0.22%注2，最小畸变可达0.005%。
◆高均匀性
相对照度高，全视场内可获得整体均匀、清晰的图像。
◆放大倍率
放大倍率最低至0.02X，最高可达2.1X。
注1：OPT-VHK116/8.6-2.0X最大靶面可达到126 mm。
OPT-MHK40/4.2-0.10X最大靶面可达到Φ58 mm
注2：主放大倍率畸变。
型号说明:
- 性能规格
| 实拍解析度对比： | |
 普通镜头拍图 |
 Hawk镜头拍图 |
- 应用案例
 FPC定位切割
|
 手机盖板膜孔检测
|
 圆柱电容表面缺陷检测
|
 PCB板一维码识别
|
OPT-VHK98/3.9-0.23X
产品特点:
◆高分辨率
高分辨率光学设计，靶面大小为∅63mm注1，可兼容3.5 μm(16K)、5 μm(12K)、7 μm(8K)线阵相机。
◆低畸变
总体畸变＜0.22%注2，最小畸变可达0.005%。
◆高均匀性
相对照度高，全视场内可获得整体均匀、清晰的图像。
◆放大倍率
放大倍率最低至0.02X，最高可达2.1X。
注1：OPT-VHK116/8.6-2.0X最大靶面可达到126 mm。
OPT-MHK40/4.2-0.10X最大靶面可达到Φ58 mm
注2：主放大倍率畸变。
- 参数表
| 型号 | OPT-VHK98/3.9-0.23X |
|---|---|
| 焦距(mm) | 98.7 |
| 工作距离(mm) | 497.9 | 456.9 | 407.6 |
| 光圈范围 | F3.9~F32 |
| 放大倍率 | 0.21X | 0.23X | 0.26X |
| 靶面Φ(mm) | 63 |
| 畸变 | 0.2% | 0.04% | 0.15% |
| 法兰距(mm) | 88.0 | 90.0 | 93.0 |
| 物像距离(mm) | 648.8 | 609.8 | 563.5 |
| 镜头接口 | V58 |
| 重量（kg） | 0.51 |
| 滤镜螺纹 | M58×0.75-6H |
| 镜头类型 | 线扫 |
